目錄4. 安裝和配置網絡負載均衡服務4.1 安裝NLB服務4.2 創建NLB集群4.3 將服務器添加到集群5. 驗證負載均衡服務器5.1 拓撲說明5.2 安裝IIS服務5.3 驗證負載均衡參考資料4. 安裝和配置網絡負載均衡服務4.1 安裝NLB服務

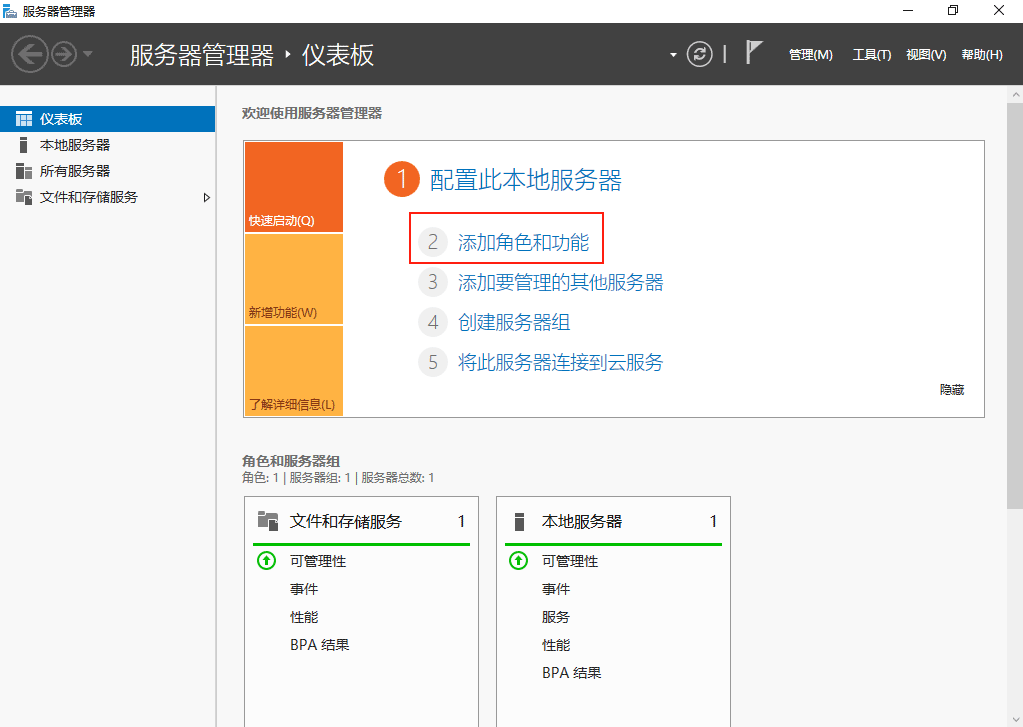

（1）在NLB1中打開【服務器管理器】，選擇【添加角色和功能】。

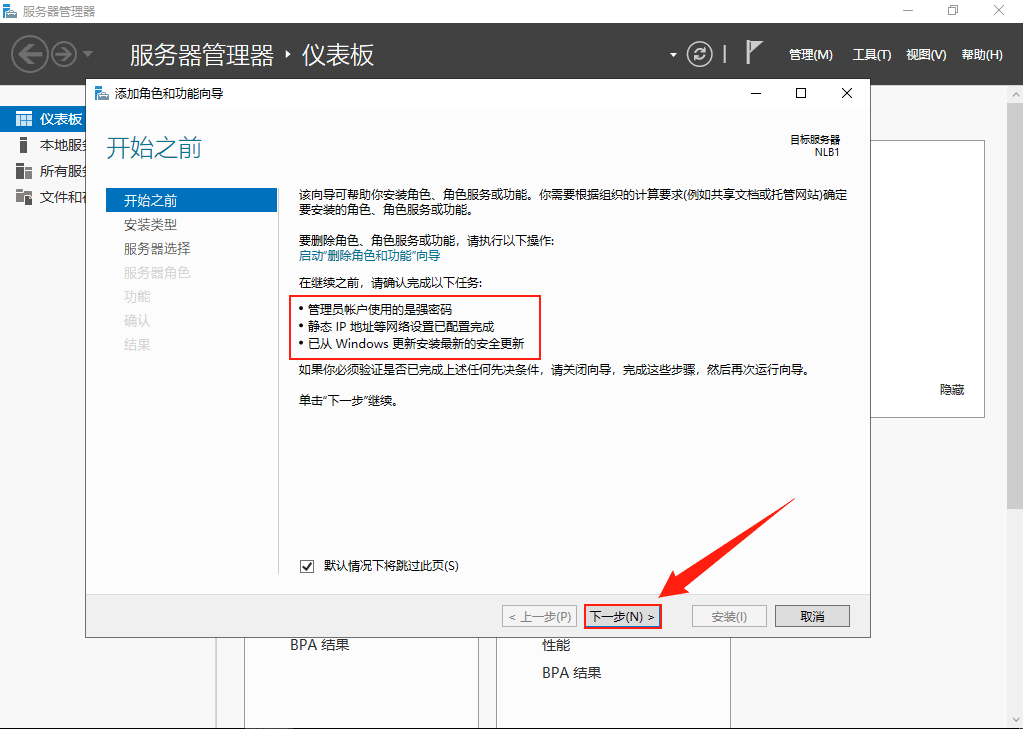

（2）進入【開始之前】界面，安裝條件確認無誤后，點擊【下一步】。

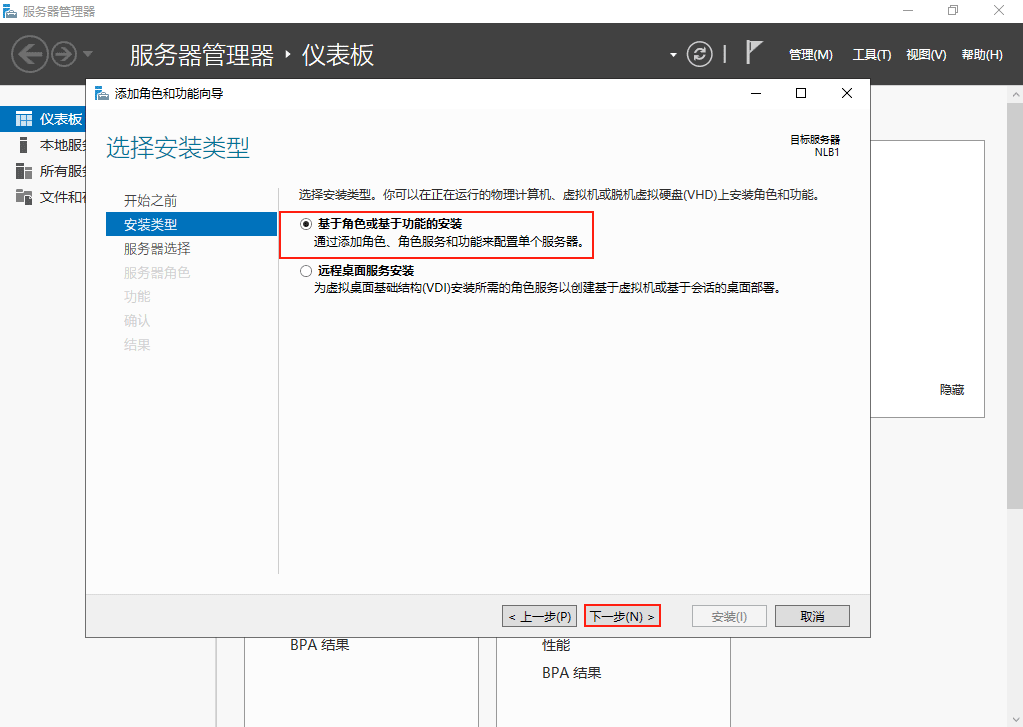

（3）進入【安裝類型】界面，系統默認選擇【基于角色或功能的安裝】，點擊【下一步】。

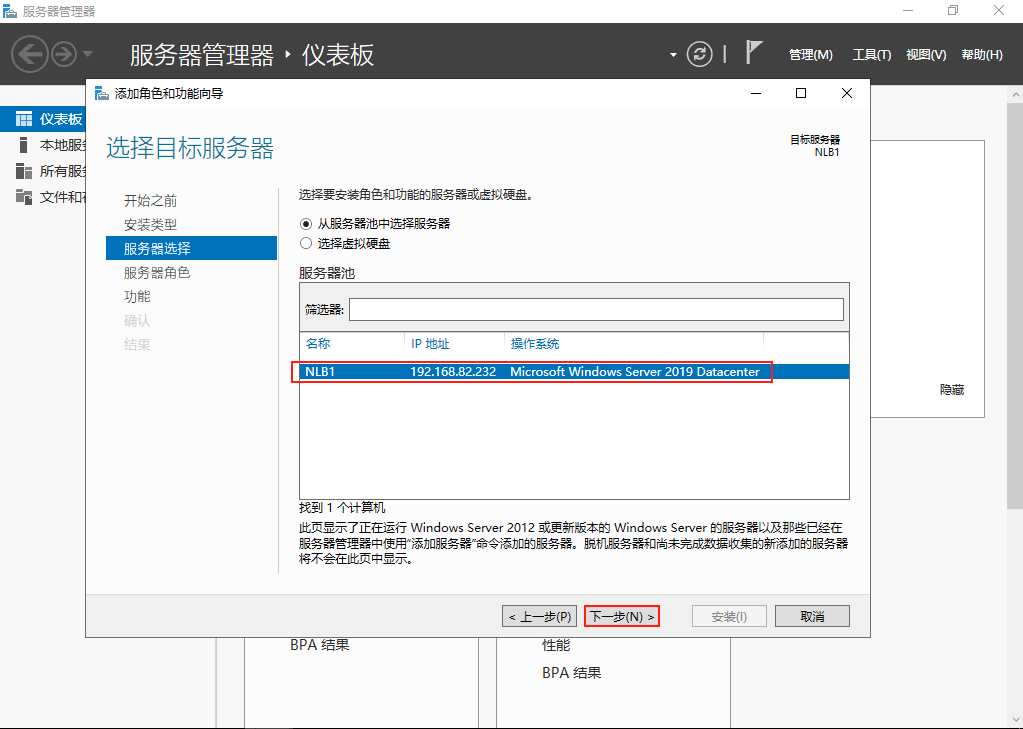

（4）進入【服務器選擇】界面，系統默認選擇【從服務器池中選擇服務器】，核對服務器名稱和IP地址無誤后，點擊【下一步】。

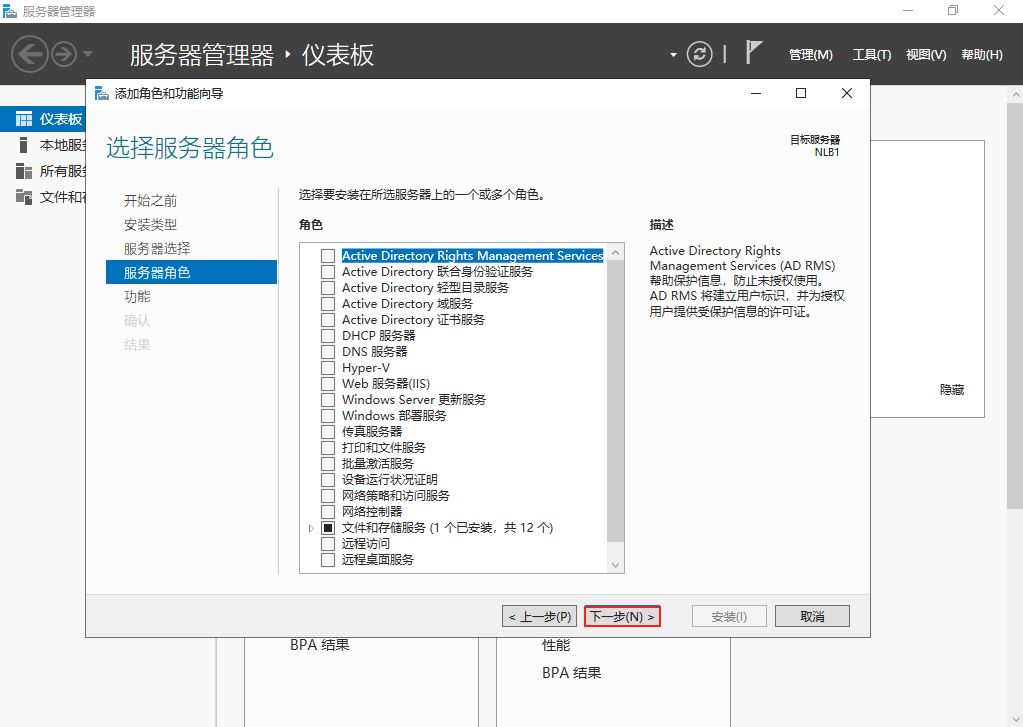

（5）進入【服務器角色】界面，直接點擊【下一步】。

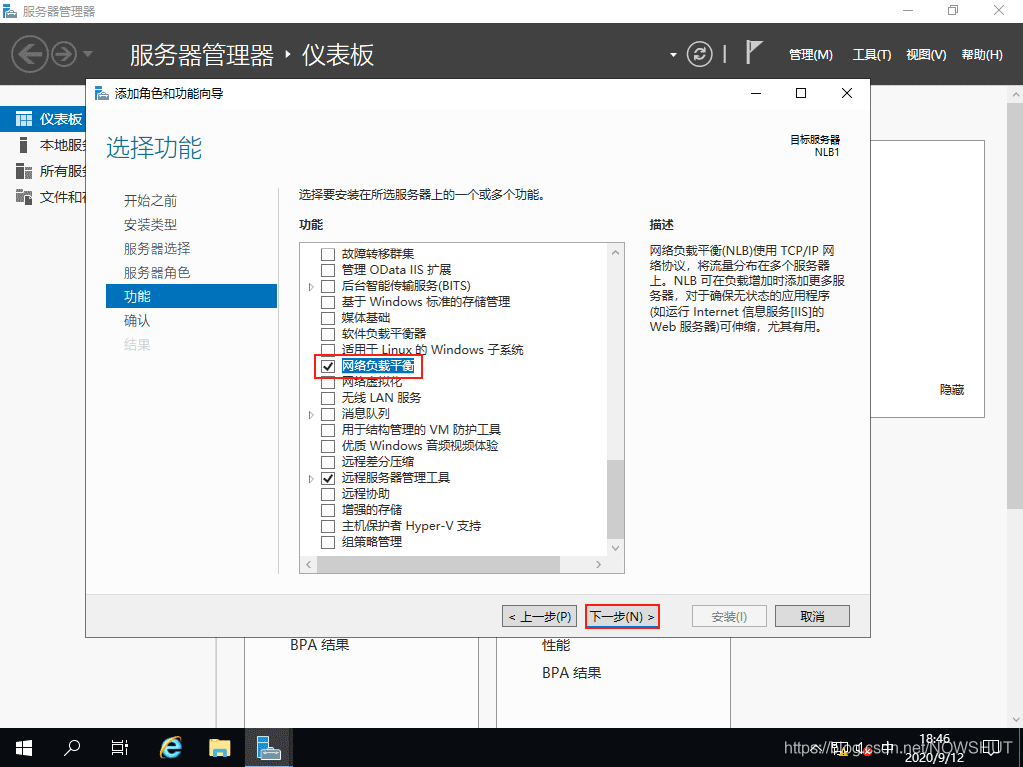

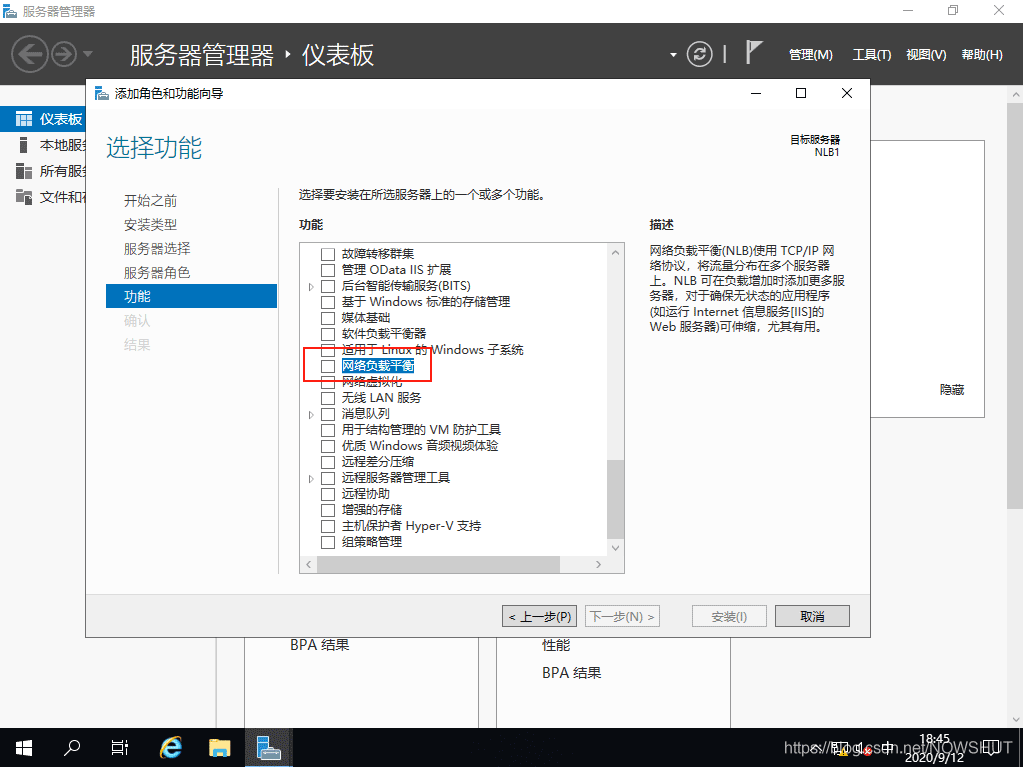

（6）進入【功能】界面，勾選【網絡負載平衡】。

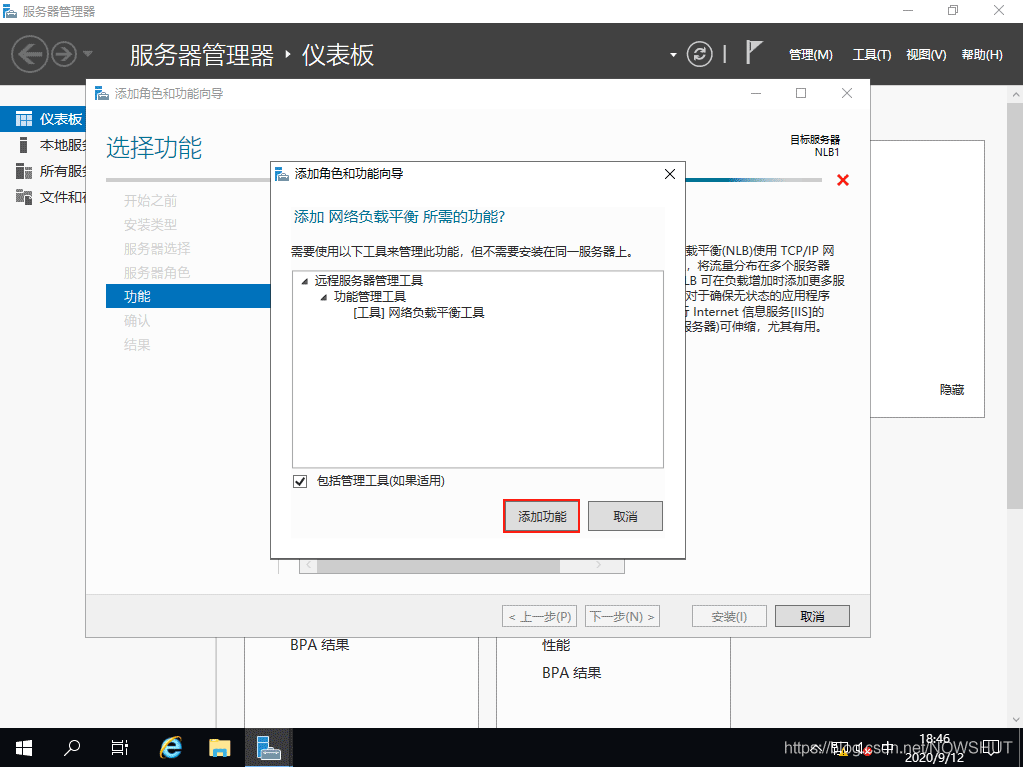

在彈出的對話框中，點擊【添加功能】。

返回【服務器角色】界面，【網絡負載平衡)】已被勾選，點擊【下一步】。

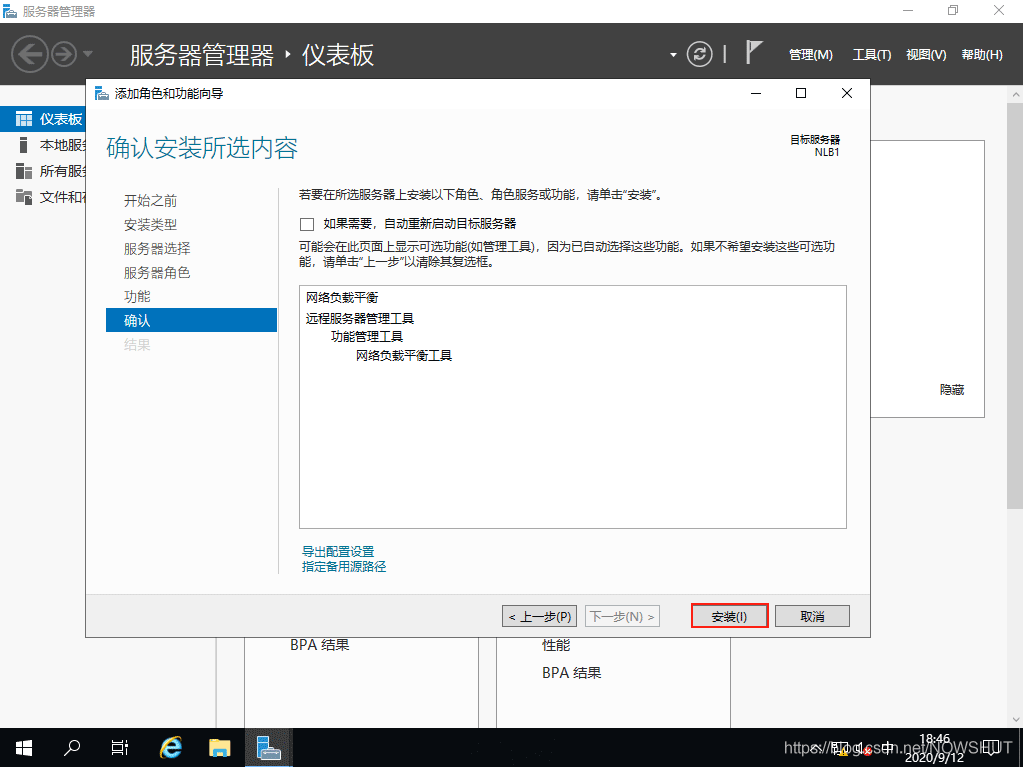

（7）進入【確認】界面，確認無誤后，點擊【安裝】。

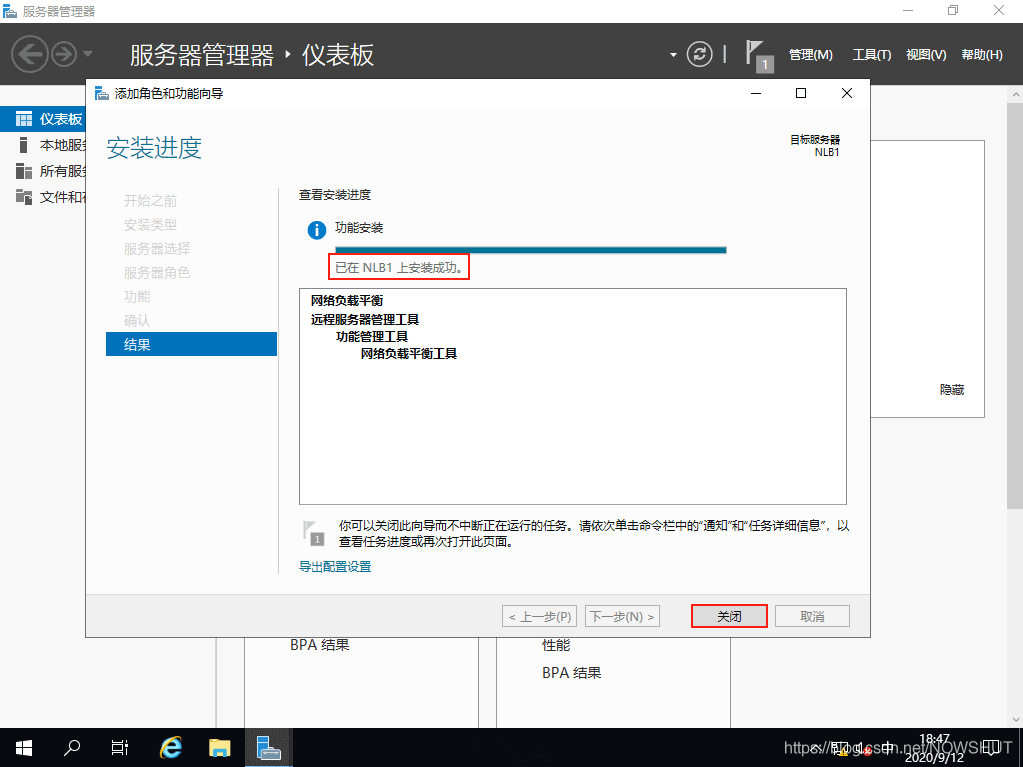

（8）進入【結果】界面，等待一段時間后，系統提示NLB安裝完成后，即可以關閉安裝界面。

在NLB2和NLB3上執行相同的安裝操作。

4.2 創建NLB集群

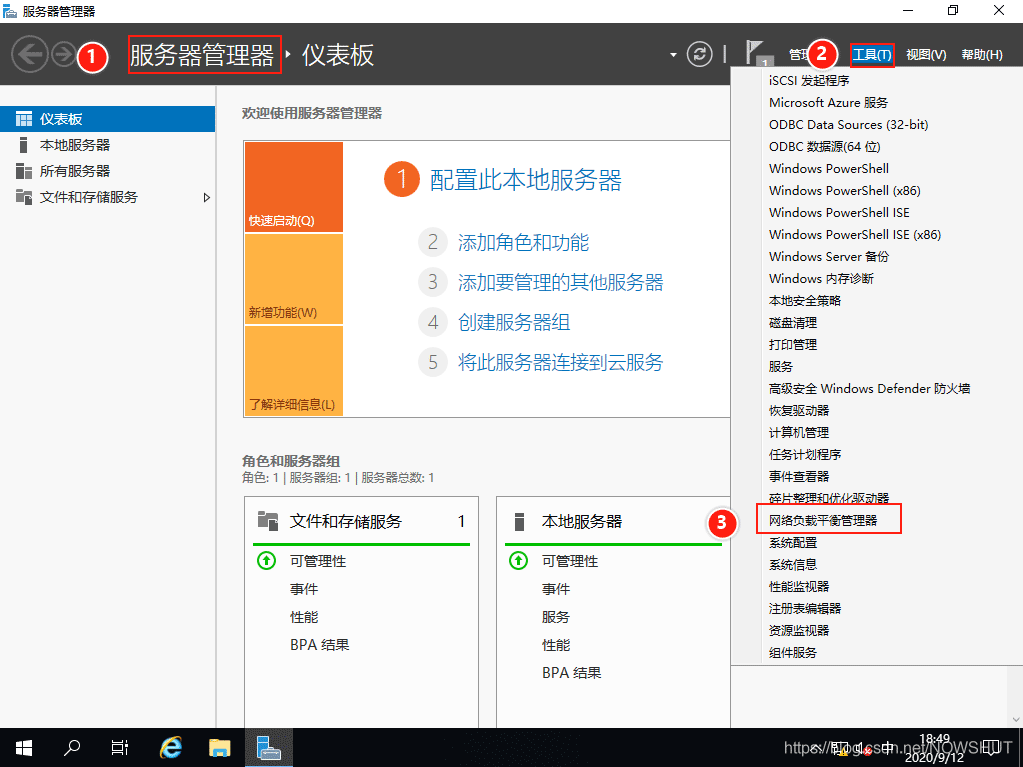

（1）在 NLB1 上打開【服務器管理器】——>【工具】——>【網絡負載平衡管理器】。

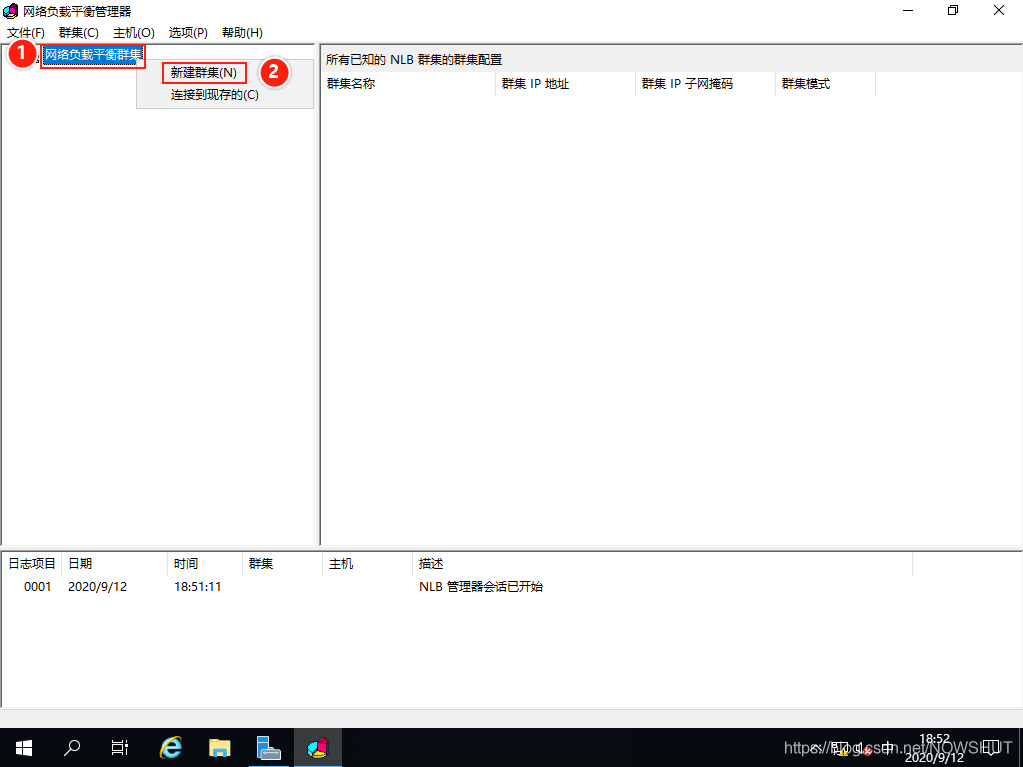

（2）在左側找到【網絡負載平衡群集】，點擊鼠標右鍵，選擇【新建群集】。

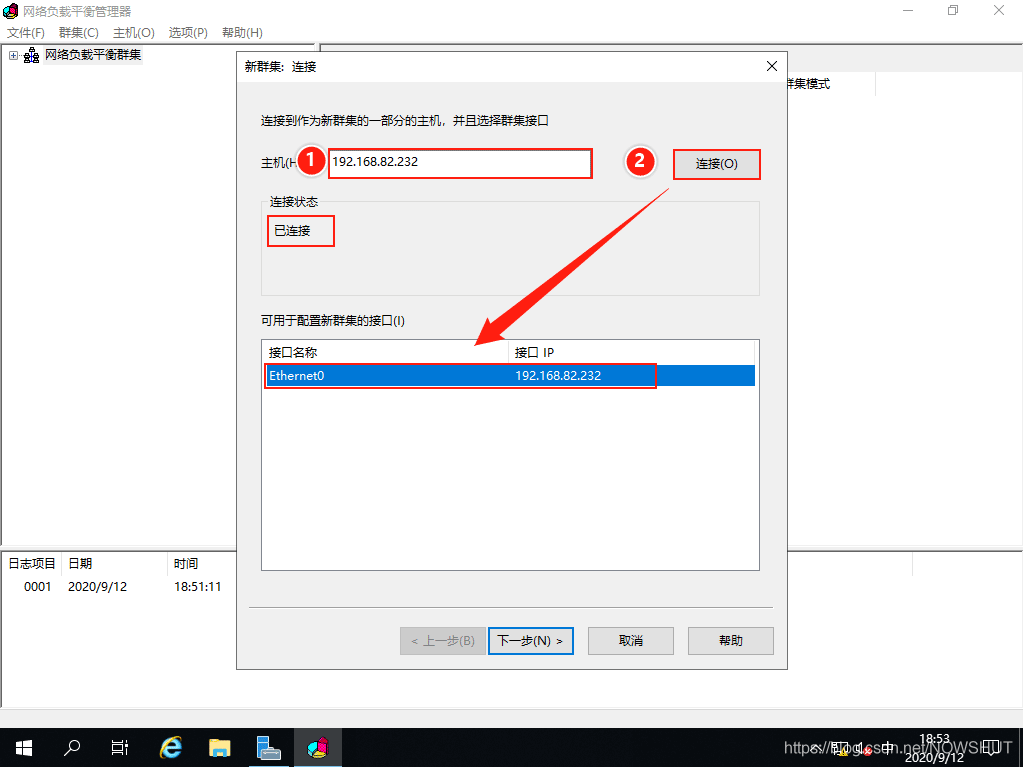

（3）在主機欄中輸入 NLB1 的 IP 地址，然后點擊【連接】，連接成功后，下方窗口會顯示 NLB1 的 IP 地址及網卡名稱，點擊【下一步】。

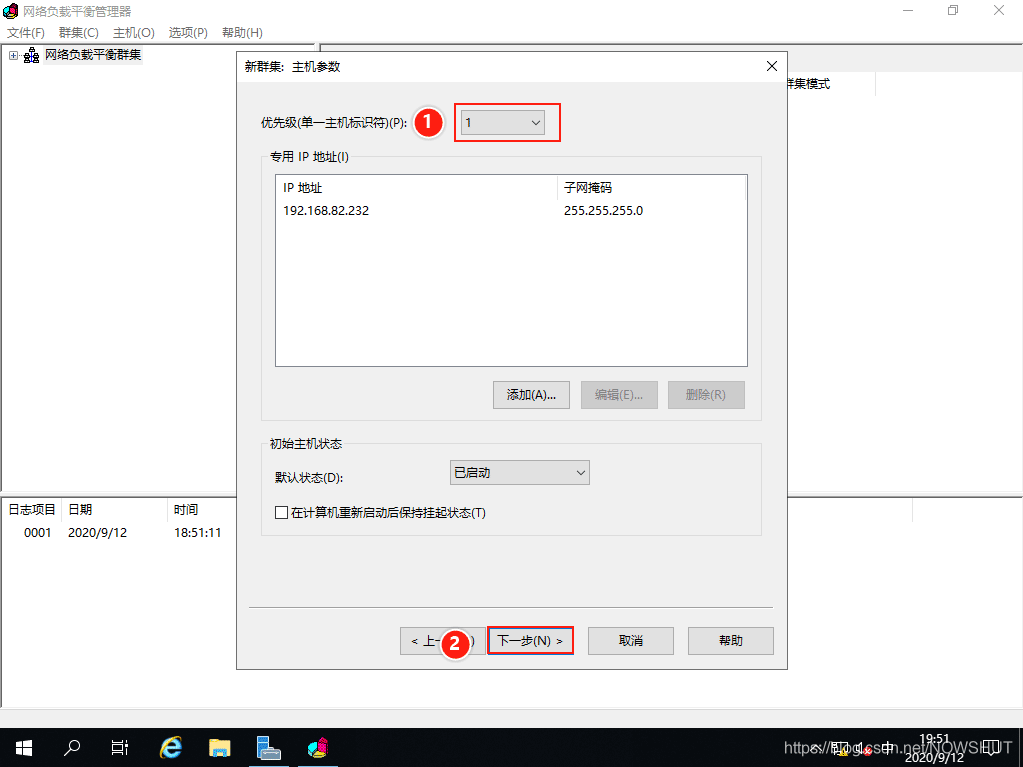

（4）在【優先級】中選擇最高級【1】，即NLB1在該群集中優先對外提供服務，點擊【下一步】。

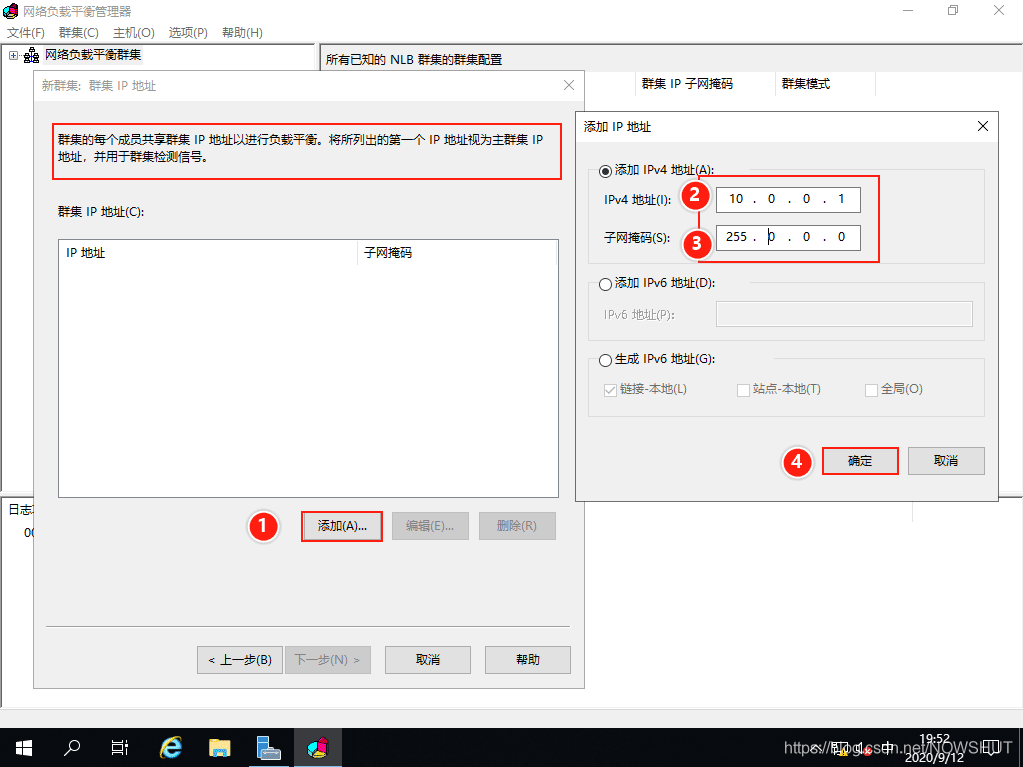

（5）設置負載平衡群集的共享群集IP地址，點擊【添加】，設置群集IP地址為10.0.0.1，點擊【確定】，返回后點擊【下一步】。

這里的10.0.0.1是負載平衡群集的虛擬IP地址，即三臺NLB服務器均提供相同的服務，但是從邏輯上聚合為一臺服務器，10.0.0.1是這臺服務器的IP地址。

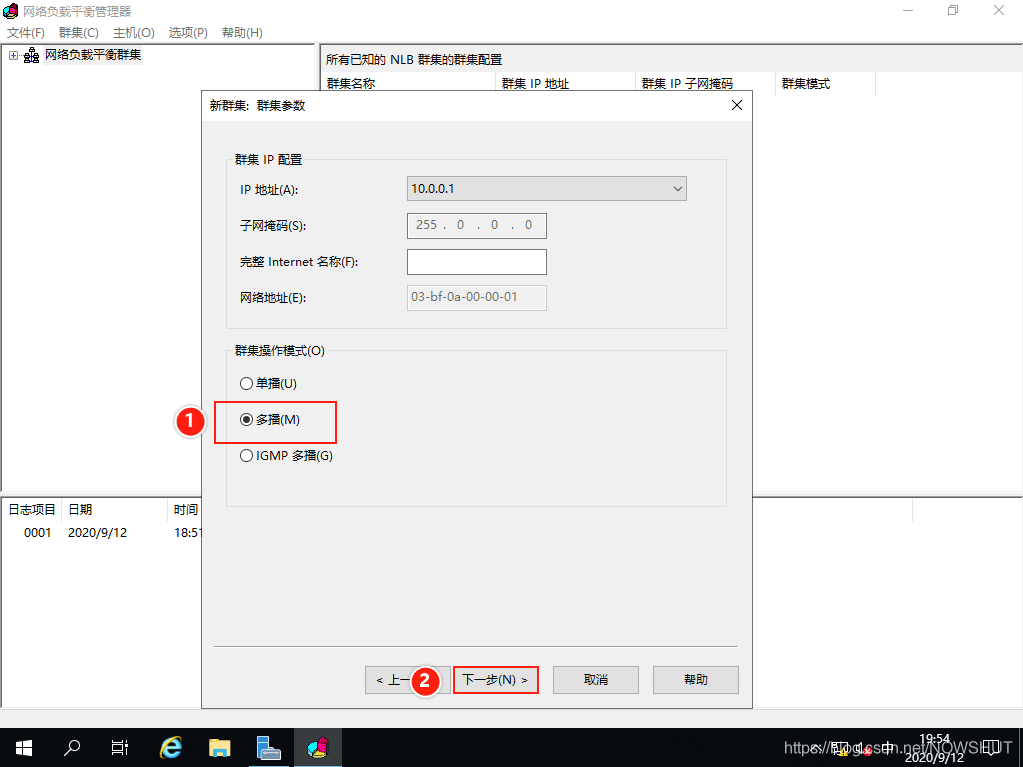

（6）設置群集相關參數，群集的操作模式有單播、多播和IGMP多播。

單播模式下，各個節點的網絡適配器將重新制定一個新的虛擬MAC地址；

多播模式下，各個節點的網絡適配器保留原有的MAC地址。

選擇【多播】，點擊【下一步】。

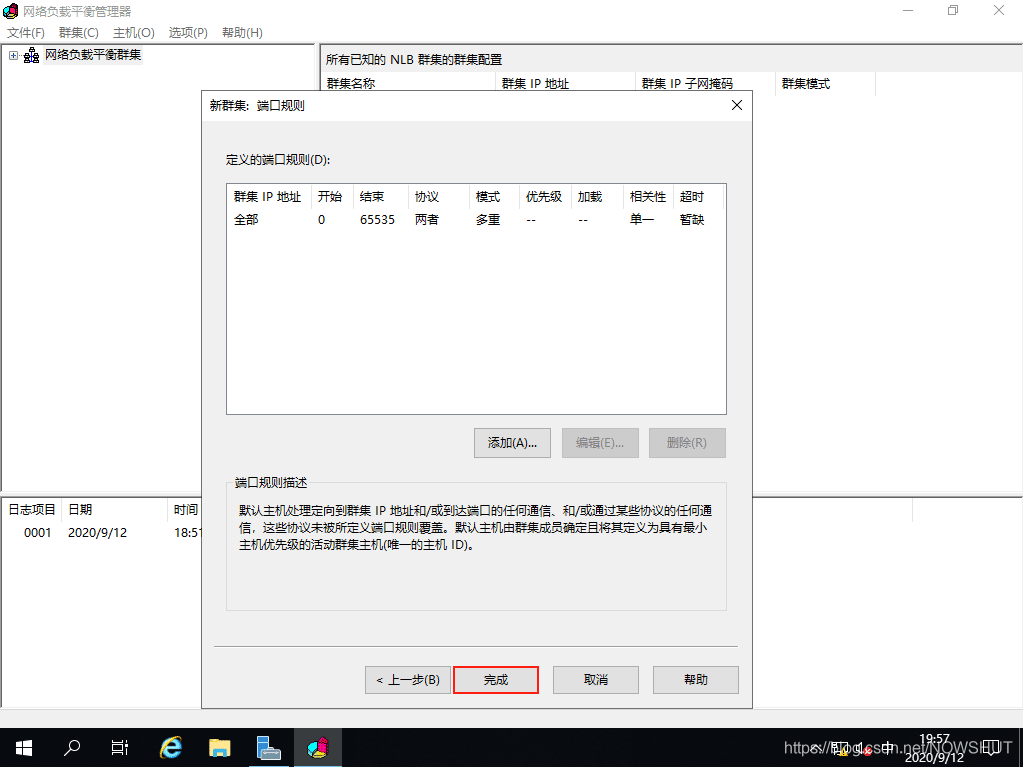

（7）點擊【完成】。

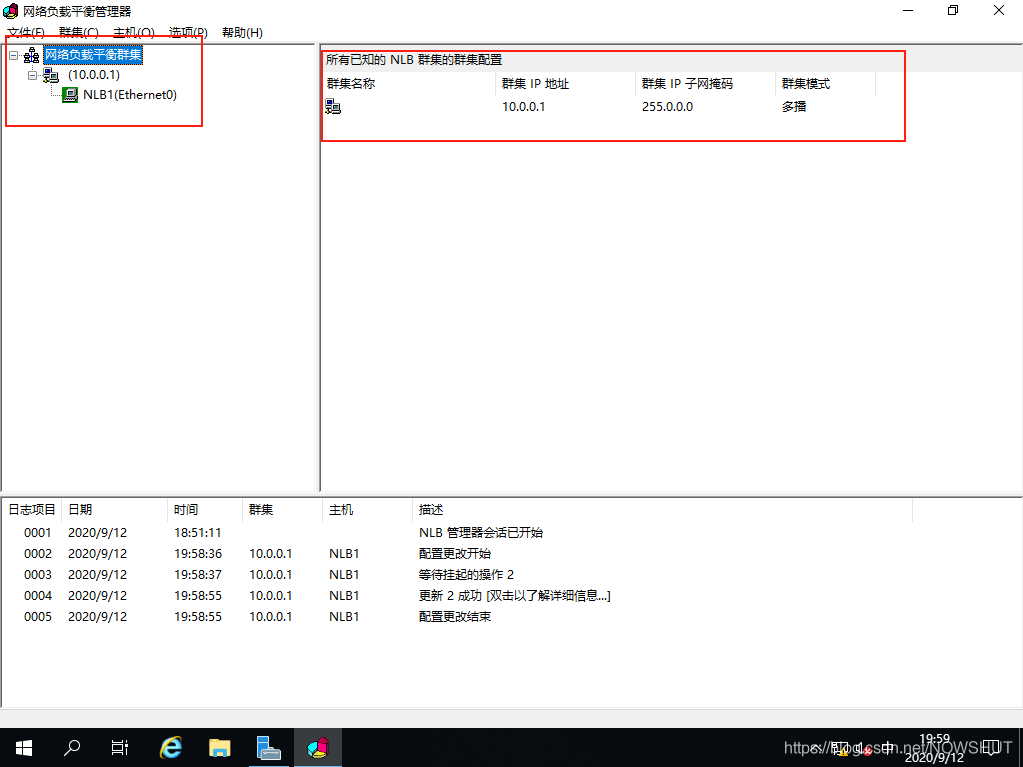

（8）返回【網絡負載平衡管理器】主頁后，看到IP地址為10.0.0.1的群集已經被創建成功，已有成員NLB1。

4.3 將服務器添加到集群

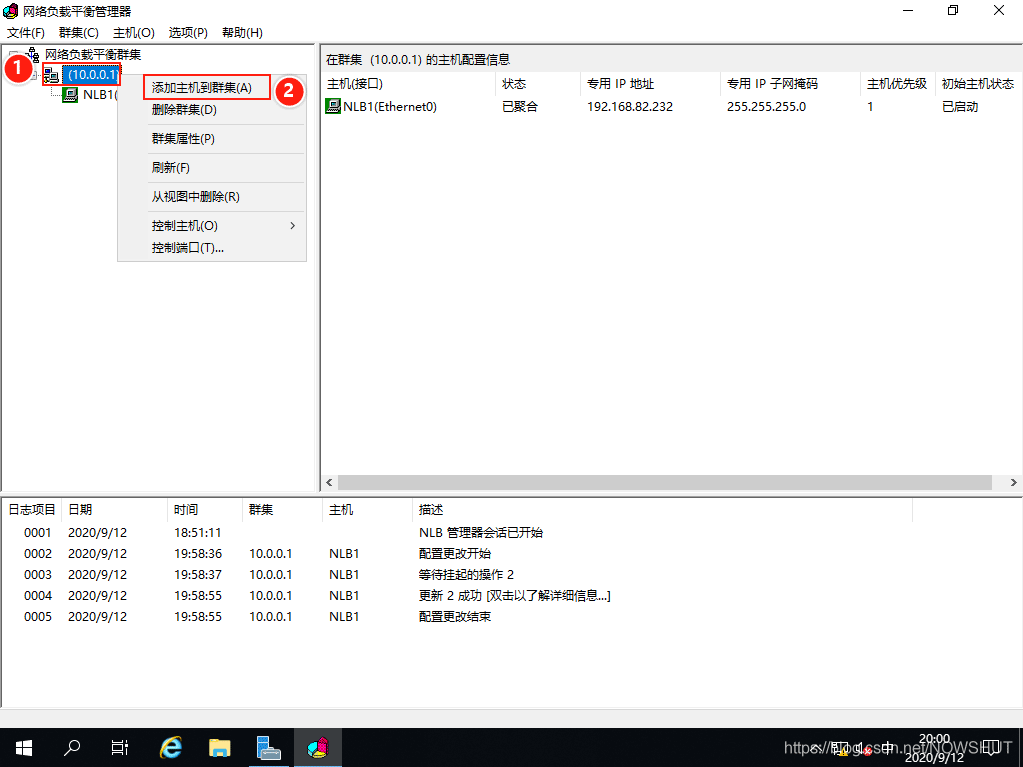

（1）對10.0.0.1群集點擊鼠標右鍵，選擇【添加主機到群集】。

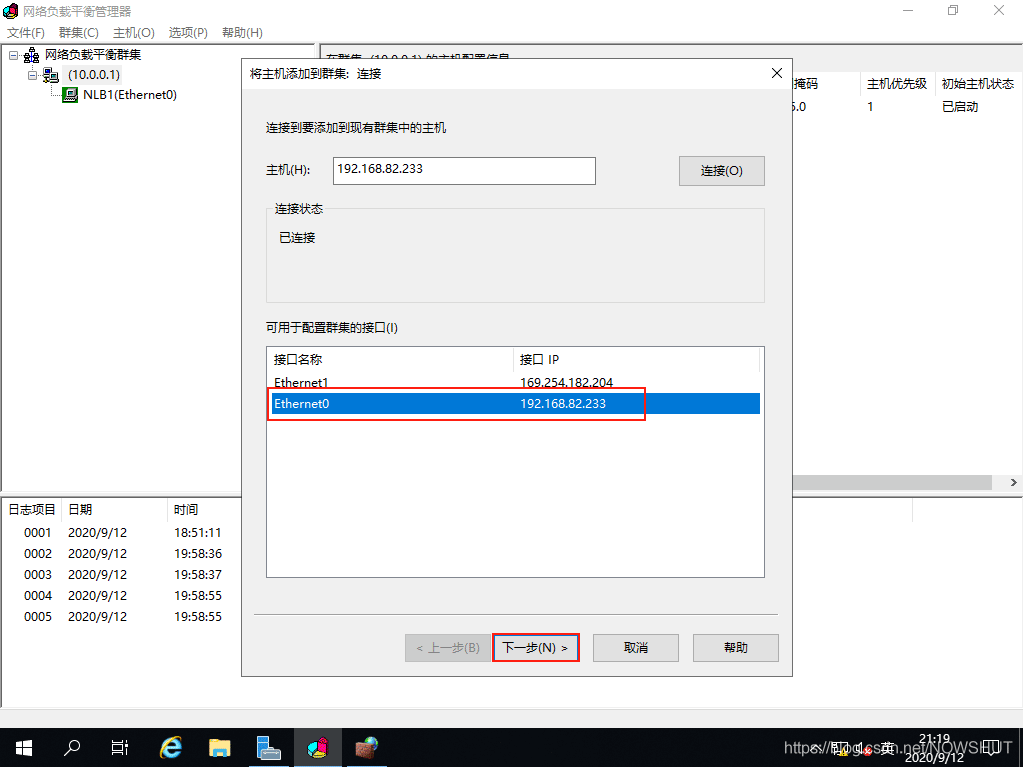

（2）輸入NLB2的IP地址：192.168.82.233，點擊【連接】，需要等到一段時間，彈出連接憑據提示框，輸入NLB2的管理員用戶賬戶和密碼，點擊【確定】。

等待一段時間后，下方接口中顯示NLB2的IP地址，選擇192.168.82.233的接口，點擊【下一步】。

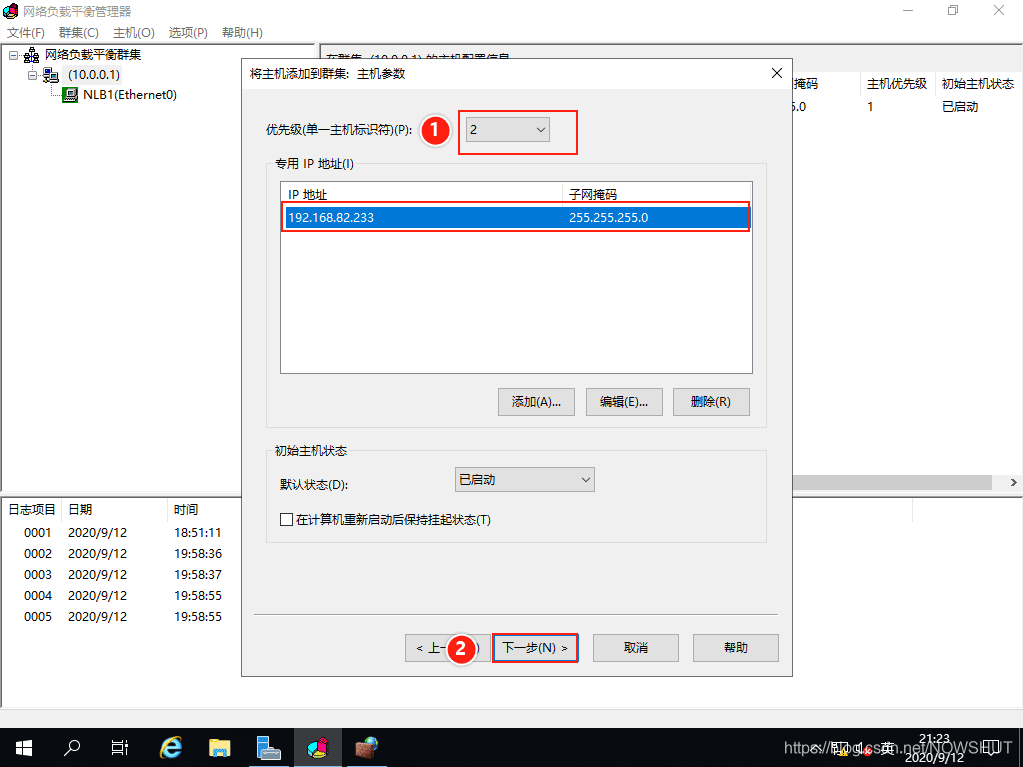

（3）設置NLB2的優先級，NLB1設置為優先級最高的“1”，那么NLB2的優先級設置為“2”。NLB1出現故障時，NLB2繼續對外提供服務。最后點擊【下一步】。

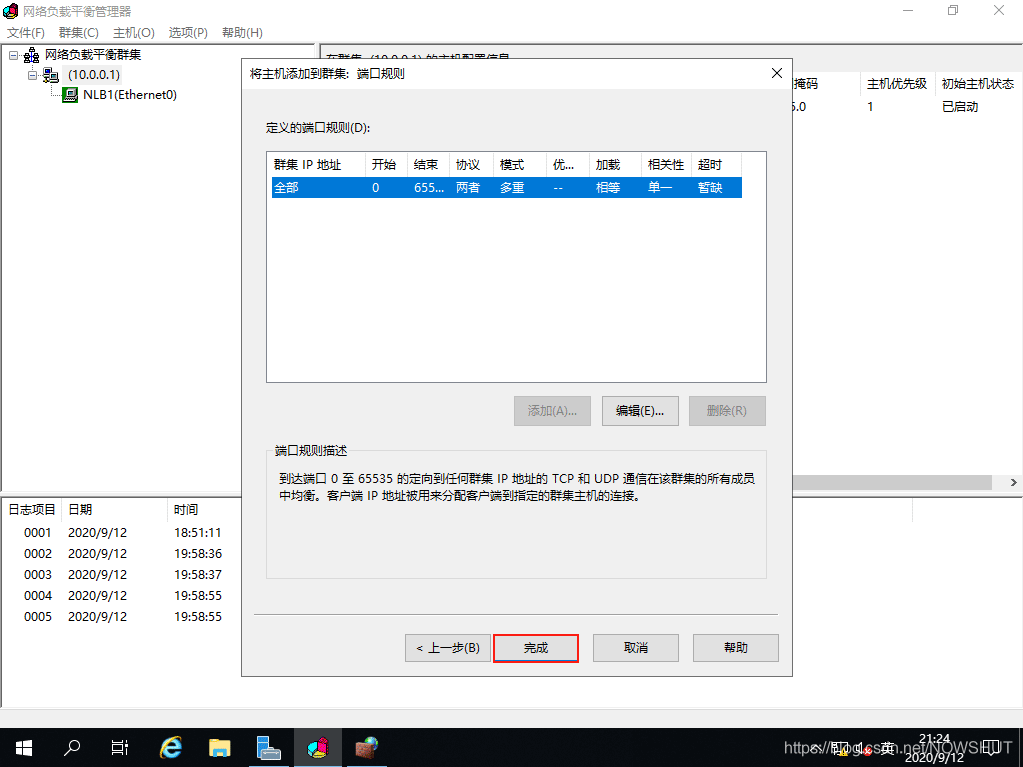

（3）點擊完成即可。

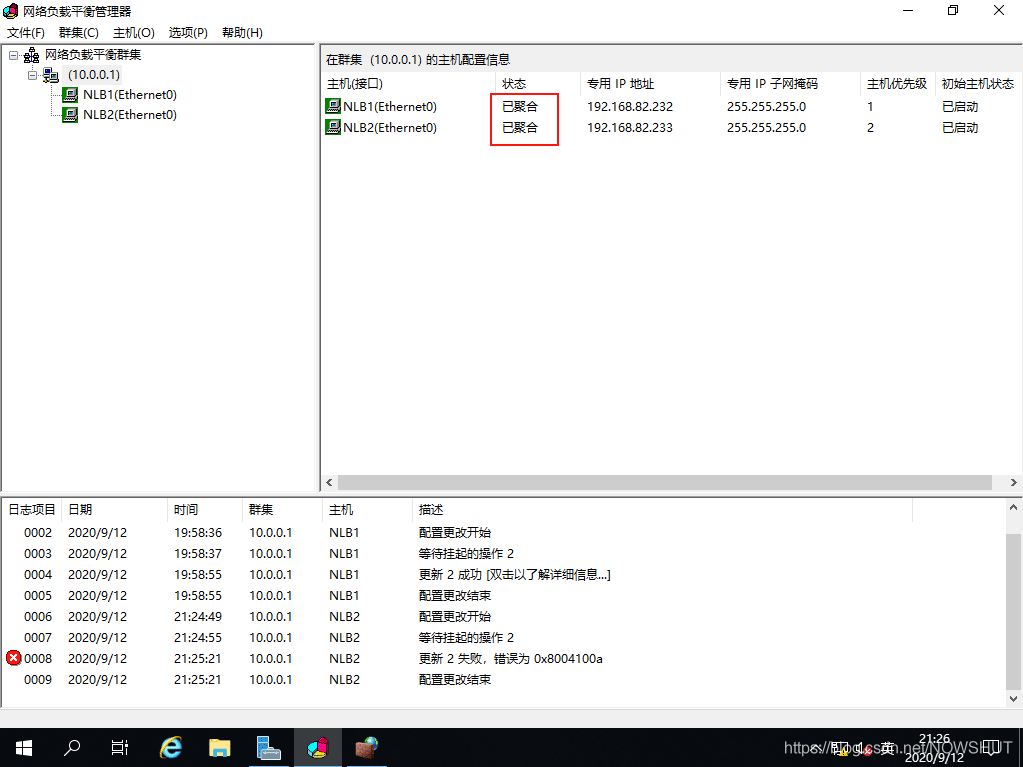

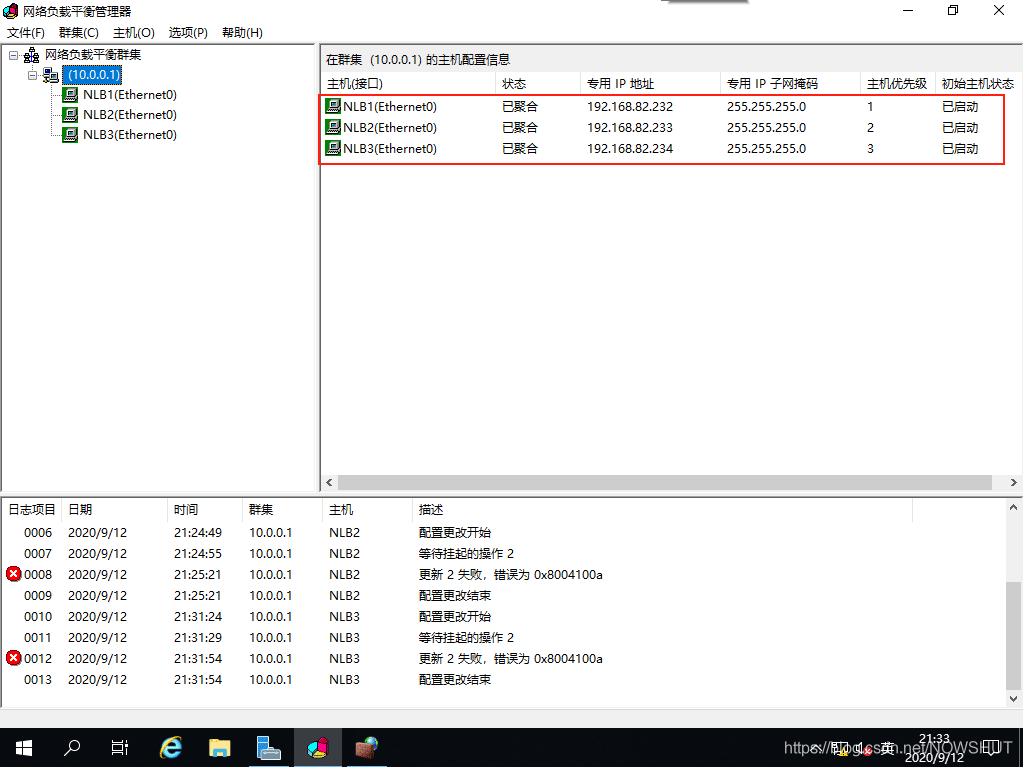

（4）返回網絡負載平衡管理器主頁后，等到一段時間，NLB2的狀態從掛起變為已聚合說明NLB2成功加入到10.0.0.1群集中。

（5）對NLB3進行同樣的操作（1）-（4）步驟。

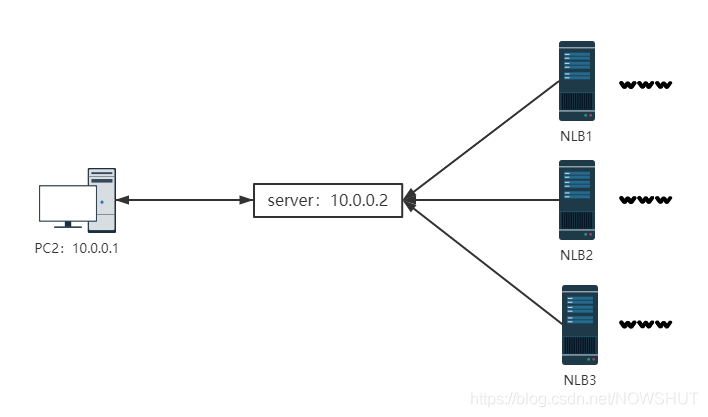

5. 驗證負載均衡服務器5.1 拓撲說明

NLB1-3中NLB工作正常，且均安裝了IIS，并正常提供Web服務功能。

為了驗證負載均衡效果，在NLB1中的Web頁面內容為：NLB1。在NLB2中的Web頁面內容為：NLB1。在NLB3中的Web頁面內容為：NLB1。

當三臺NLB服務器正常工作時，測試PC2通過10.0.0.1訪問群集的Web站點，這時顯示內容應該的為NLB1，

當把NLB1服務器關閉時，再次訪問群集的Web站點，這時顯示內容還是NLB1

5.2 安裝IIS服務

（1）在NLB1服務器中安裝IIS服務，具體過程見【Web服務的安裝和配置】一文。

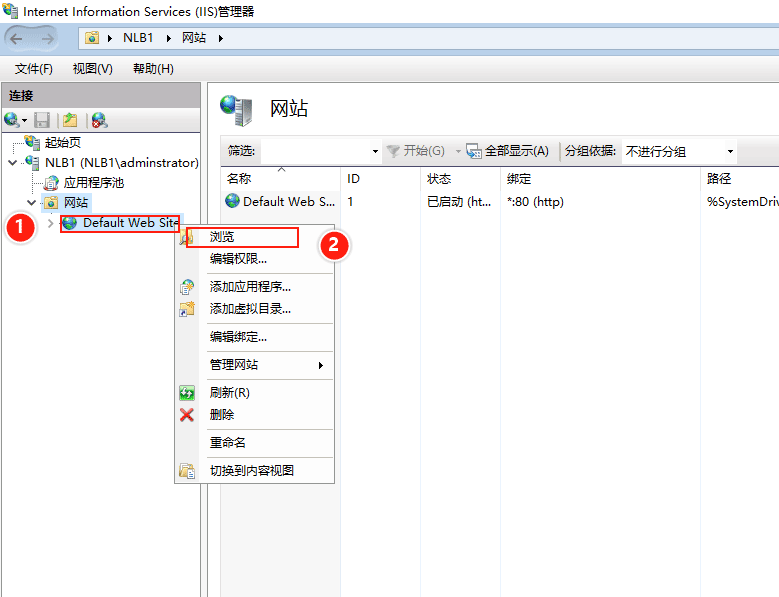

（2）安裝好后，在NLB1中打開IIS管理器，展開左側菜單欄，右鍵點擊默認Web站點【Default Web Site】，選擇【瀏覽】。

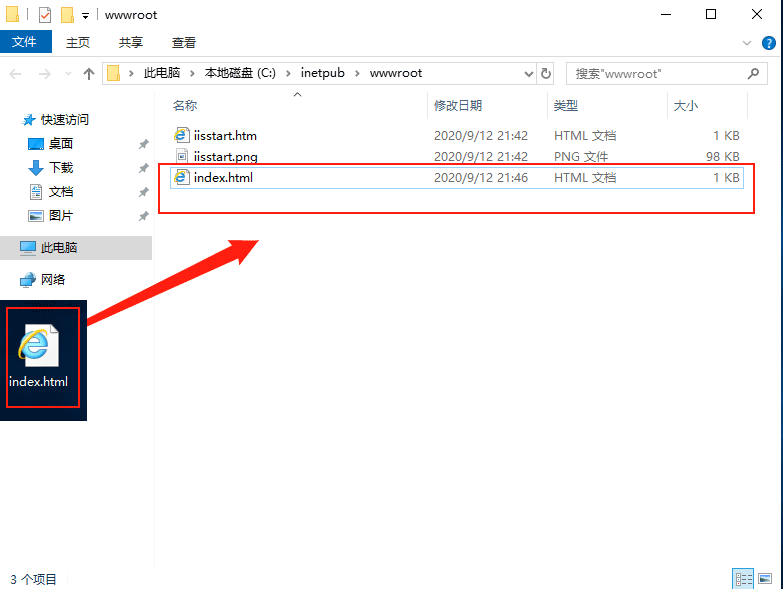

（3）在桌面上創建名為【index】的文本文件，其內容為：NLB1，保存后，更改文件擴展名為.html。將index.html復制到剛才打開的【wwwroot】文件夾中。

在【wwwroot】文件夾中無法直接創建文本文件。

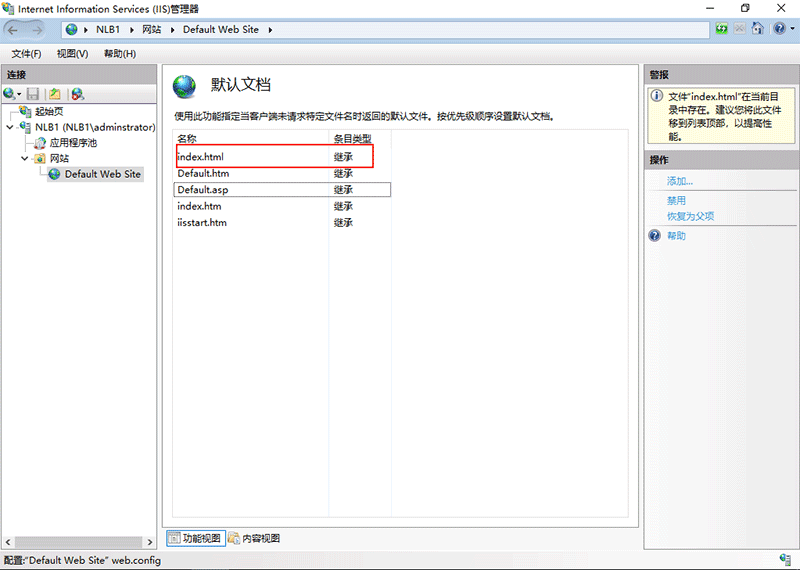

（4）返回IIS管理器，雙擊進入【默認文檔】，將【index.html】移動到最頂部，即優先識別【index.html】為Web站點的首頁。

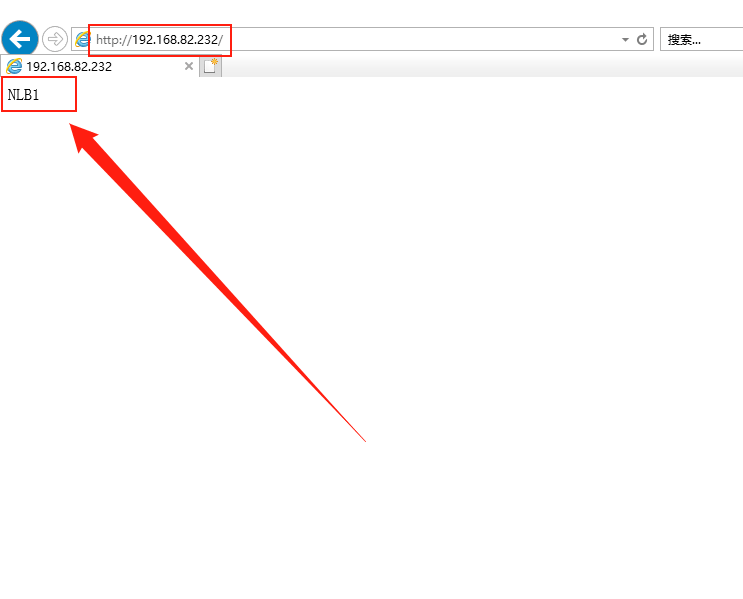

（5）在NLB1的瀏覽器中測試Web站點，打開瀏覽器輸入：http://192.168.82.232，顯示內容為：NLB1，說明Web站點修改成功。

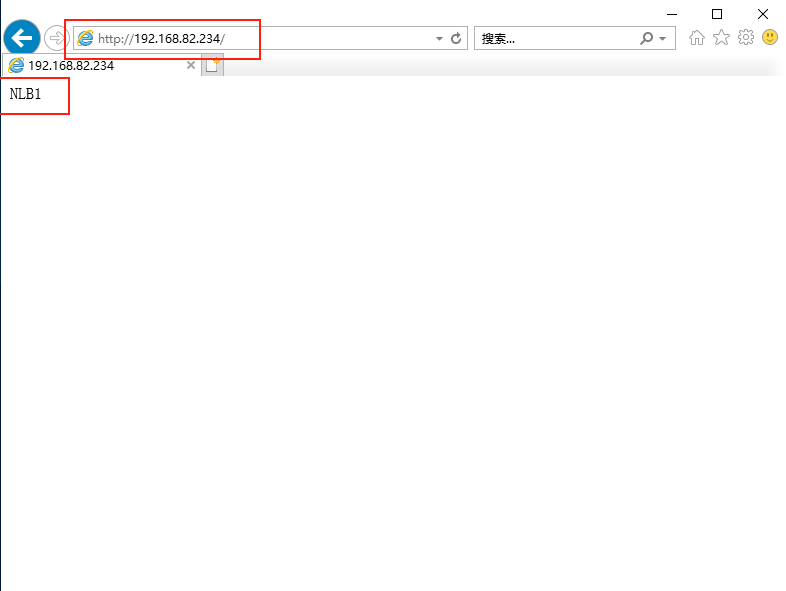

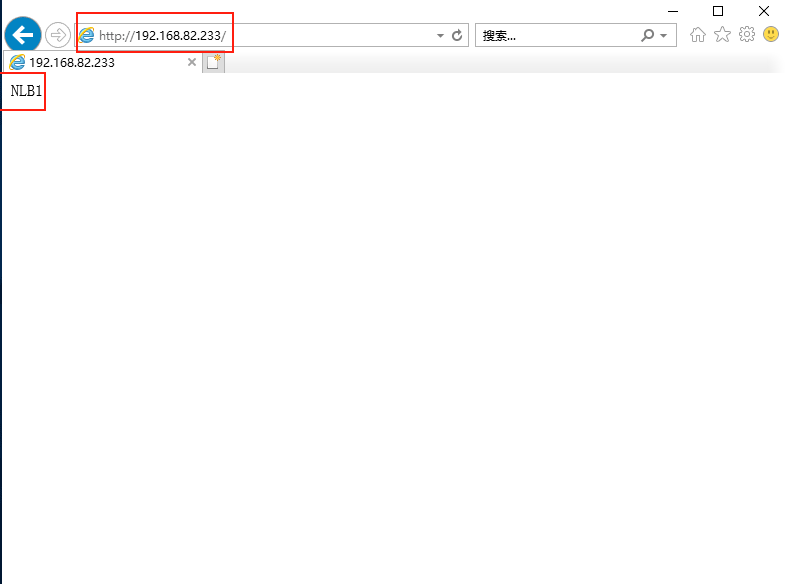

（6）對NLB2和NLB3執行相同的操作步驟（1）-（5），Web顯示內容也為NLB1。

5.3 驗證負載均衡

當三臺NLB服務器的Web站點工作正常時，使用PC2通過NLB服務器群集對外提供服務的IP訪問站點。

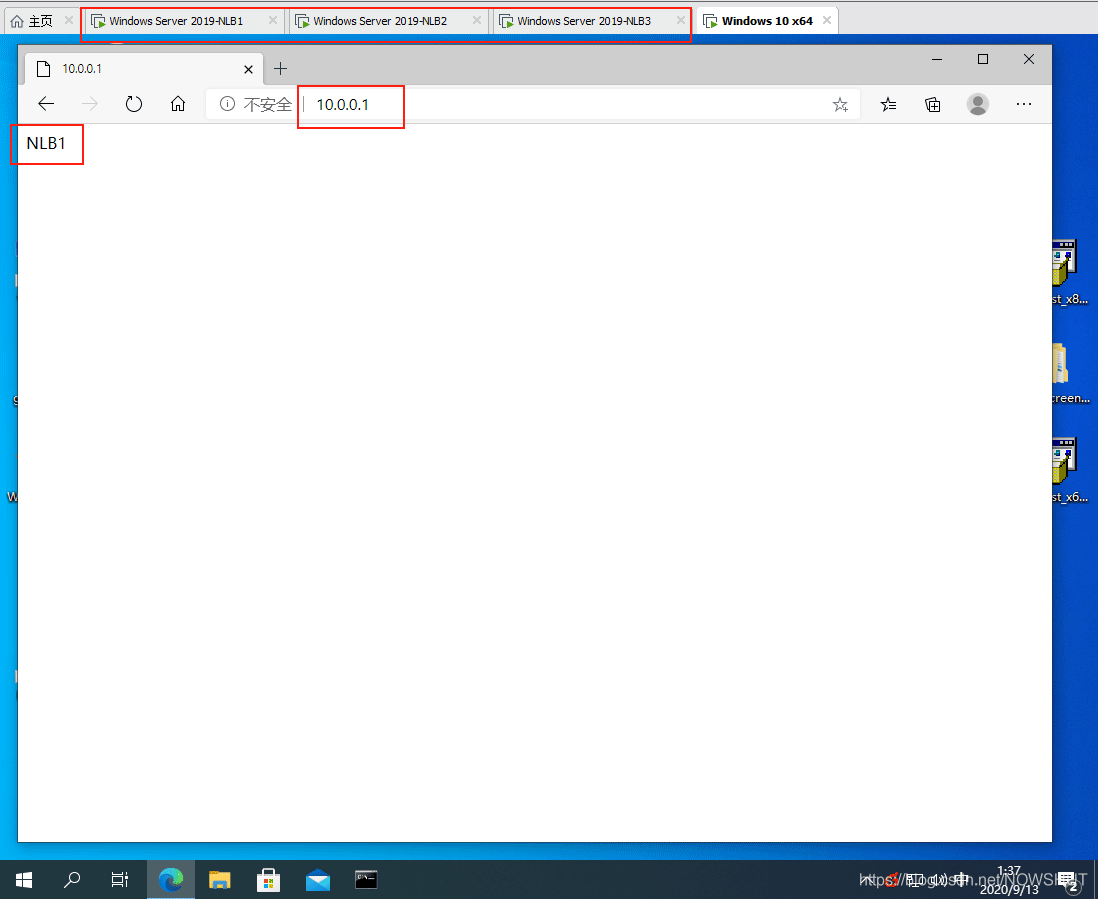

（1）將PC2的IP地址改為10.0.0.2，然后打開瀏覽器，在地址欄輸入： http://10.0.0.1，頁面顯示。

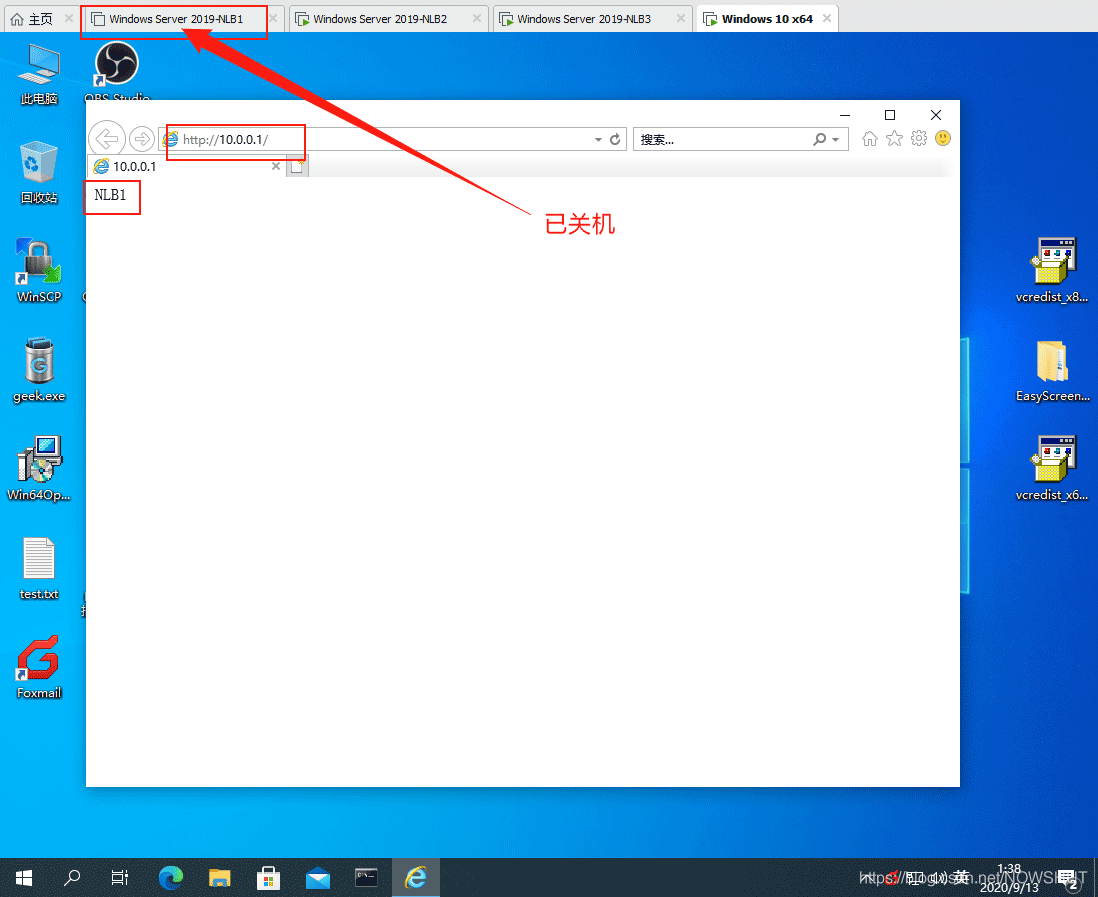

（2）將NLB1服務器關機后，打開瀏覽器，在地址欄輸入： http://10.0.0.1，頁面依然顯示NLB1。

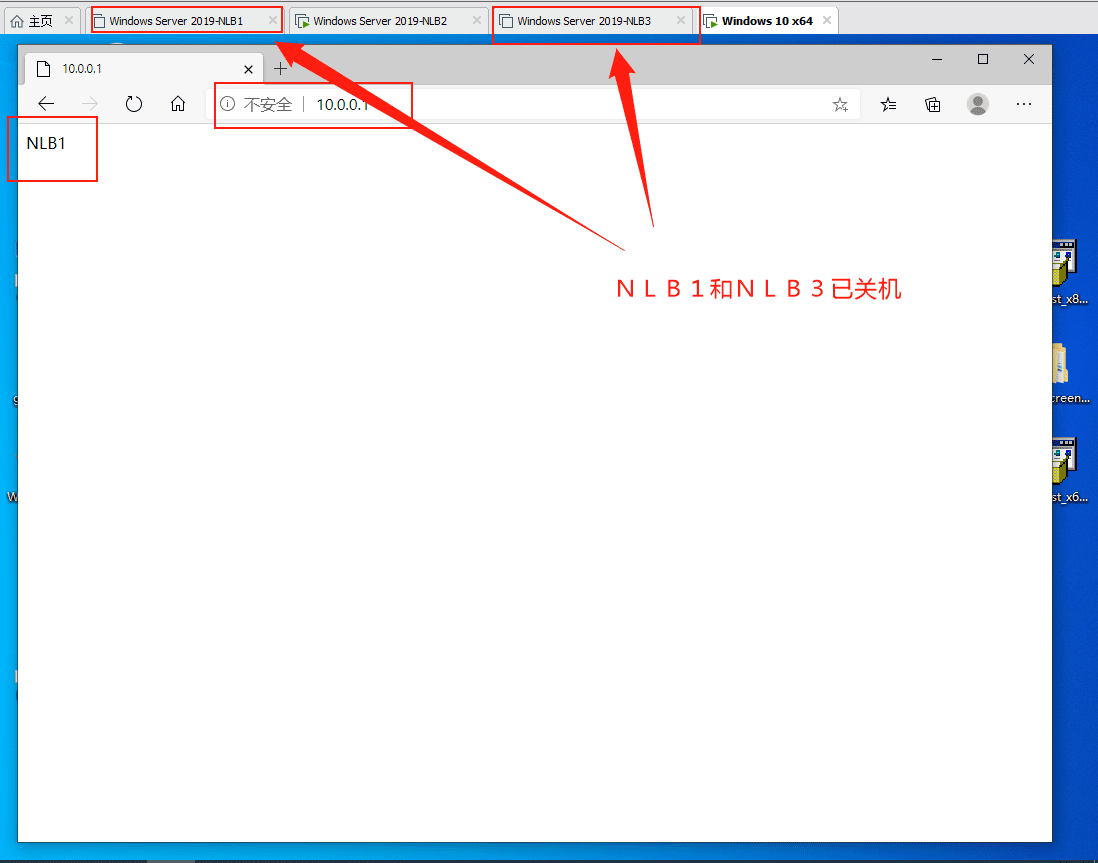

（3）將將NLB3服務器關機后，打開瀏覽器，在地址欄輸入：http://10.0.0.1，頁面依然顯示NLB1。
