一、問題描述

1.1 頁面布局

項目首頁中有多個echarts圖表，如下圖所示：

頁面布局如下：

index頁面（綠框）是父頁面，父頁面中包含A頁面（紅框）和B頁面（橙框），A頁面中有3塊，共5個echarts圖，B頁面中有2部分，左側部分中有3個餅圖，右側部分是列表，綜上，index頁面共8個ecahrts圖。ps：A頁面和B頁面都是組件化書寫。

1.2 問題復現

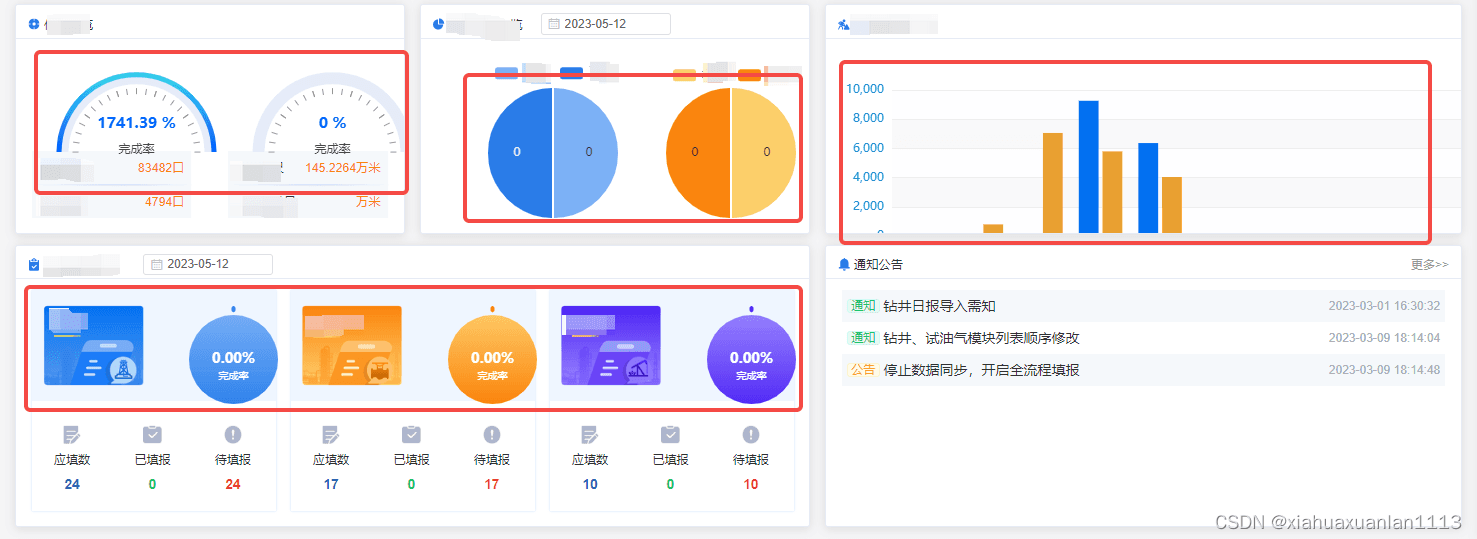

點擊瀏覽器右上角的 向下還原 按鈕后，圖表顯示不正確，如下圖：

原因：未進行圖表自適應

二、解決過程

2.1 增加圖表resize

window.addEventListener("resize", function () {  chart.resize()})

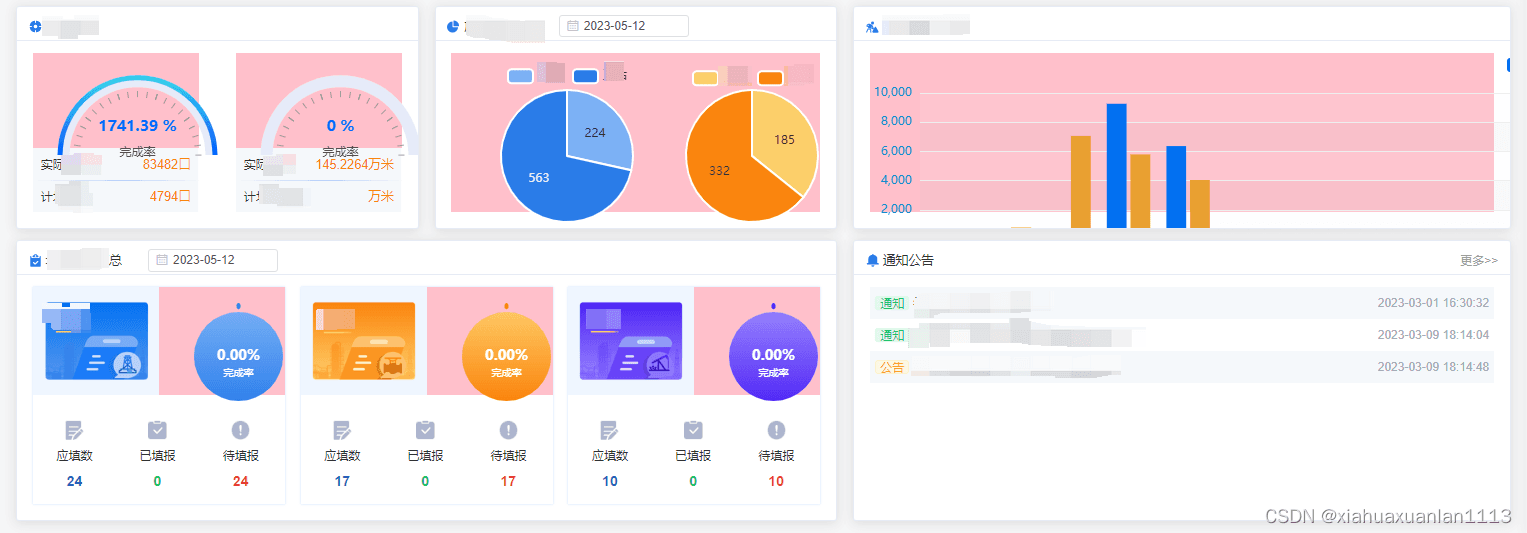

增加后，點擊瀏覽器向下還原按鈕后，效果如下：

這里有個奇怪的現象：點擊瀏覽器向下還原按鈕，圖表顯示有問題；但是鼠標拖拽瀏覽器放大或縮小，圖表顯示正常（百思不得其解……）

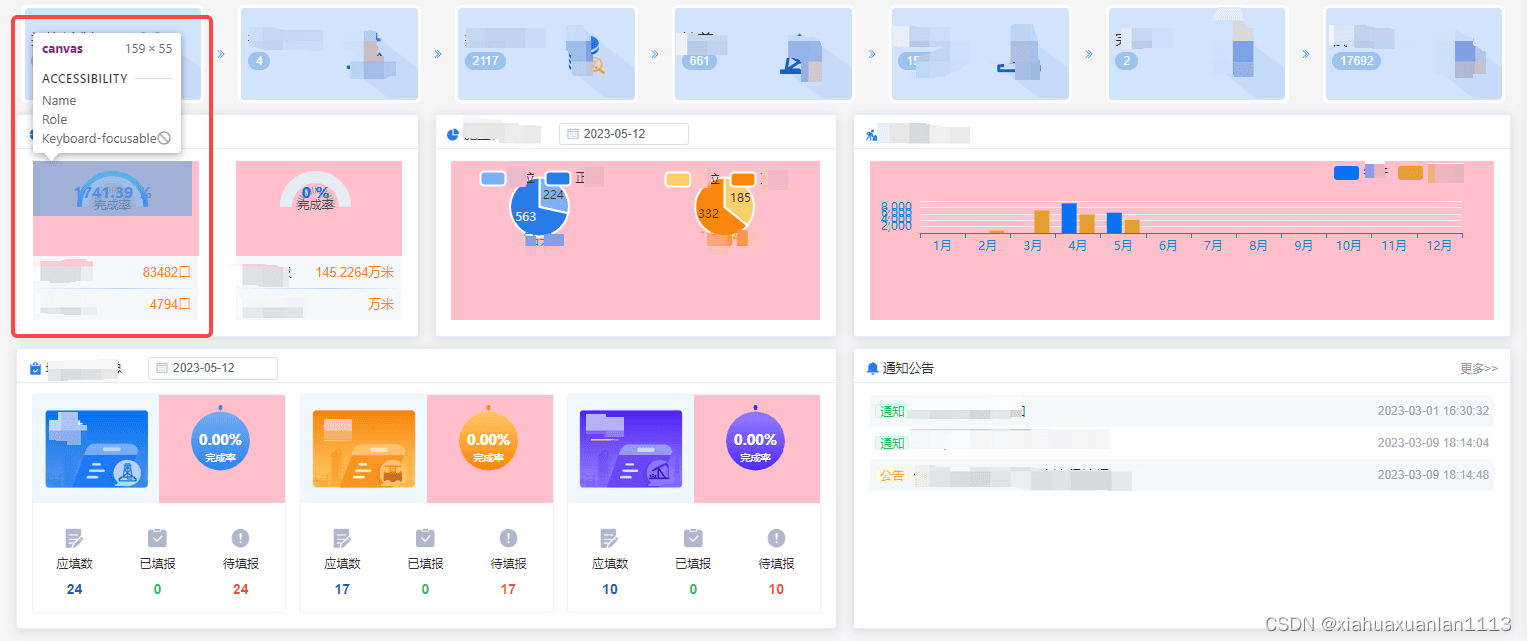

通過Elements檢查發現，canvas畫布大小與容器大小不一致。ps：pink背景是容器大小

2.2 解決canvas畫布大小和容器大小不一致的問題

利用resize設置width、height：

// 獲取容器的寬高let width = this.$refs.chart1.offsetWidthlet height= this.$refs.chart1.offsetHeight// 一般這一步是寫chart1.resize()，讓圖表根據當前屏幕尺寸自適應，但是當前canvas畫布大小與容器大小不一致，而容器大小已經設置了百分比，所以可以在resize里面手動設置寬高，使其占滿整個容器chart1.resize({   // es6解構   width,   height})

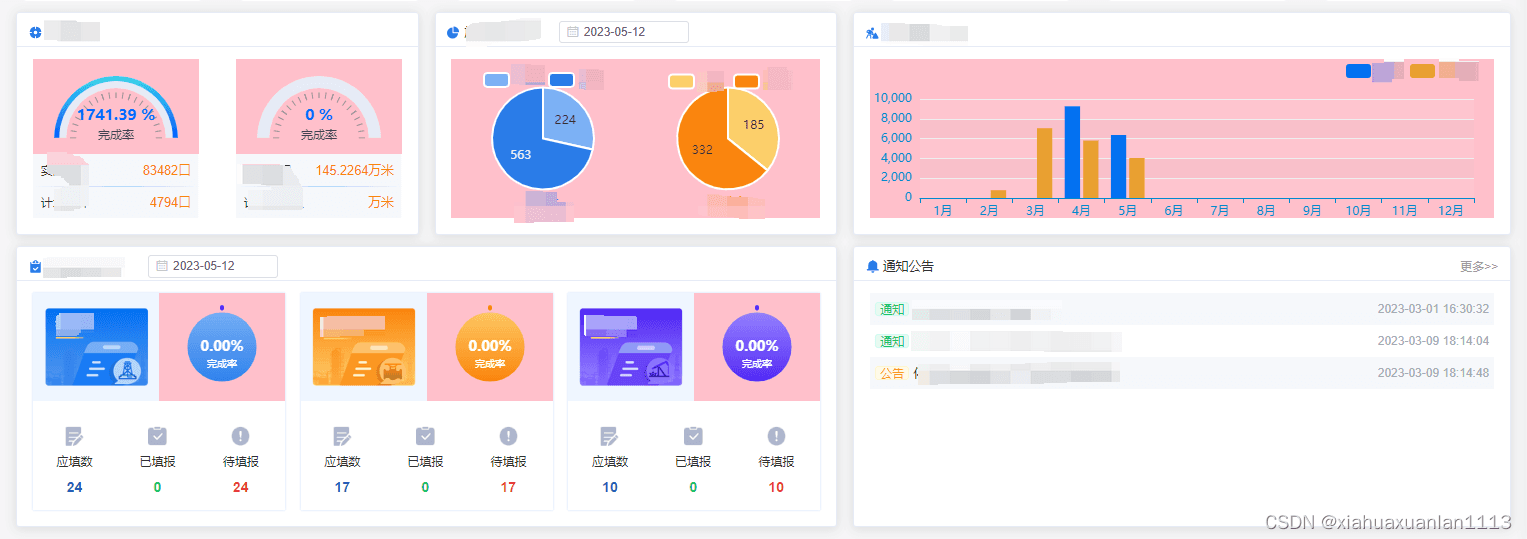

每個圖表都設置，完成后效果如下：

依然顯示有問題，要崩潰了……

耐心再找找原因！！！

苦思冥想后，猜測有可能的原因：窗口改變時 EChart 會立即獲取寬度，但是此時寬度還在變化中，不是最終值，所以 ECharts 顯示有問題，修改方法是添加一個延時。

2.3 動手添加延時

window.addEventListener("resize", function () {  setTimeout(()=>{     chart1.resize()  }, 100)})

添加完成后，依然沒效果……

是不是延時時間設置的有點短？？？那就設置500毫秒試試，來吧

依然沒效果，生氣了

想想其他方法，苦思冥想中，有了，那我監聽瀏覽器onresize事件可不可以？監聽到后，重新渲染圖表

2.4 監聽瀏覽器onresize事件

去掉每個圖表對resize事件的監聽，在父組件中增加對onresize事件的監聽。

let _this = this;window.onresize = function() {  _this.$nextTick(()=>{    setTimeout(()=>{      _this.$refs.chartLine.executeAllChart1() // 重新渲染echarts的方法      if(_this.isCollectAdmin) {_this.$refs.tableLine.executeAllChart2() // // 重新渲染echarts的方法      }    }, 500)  })}

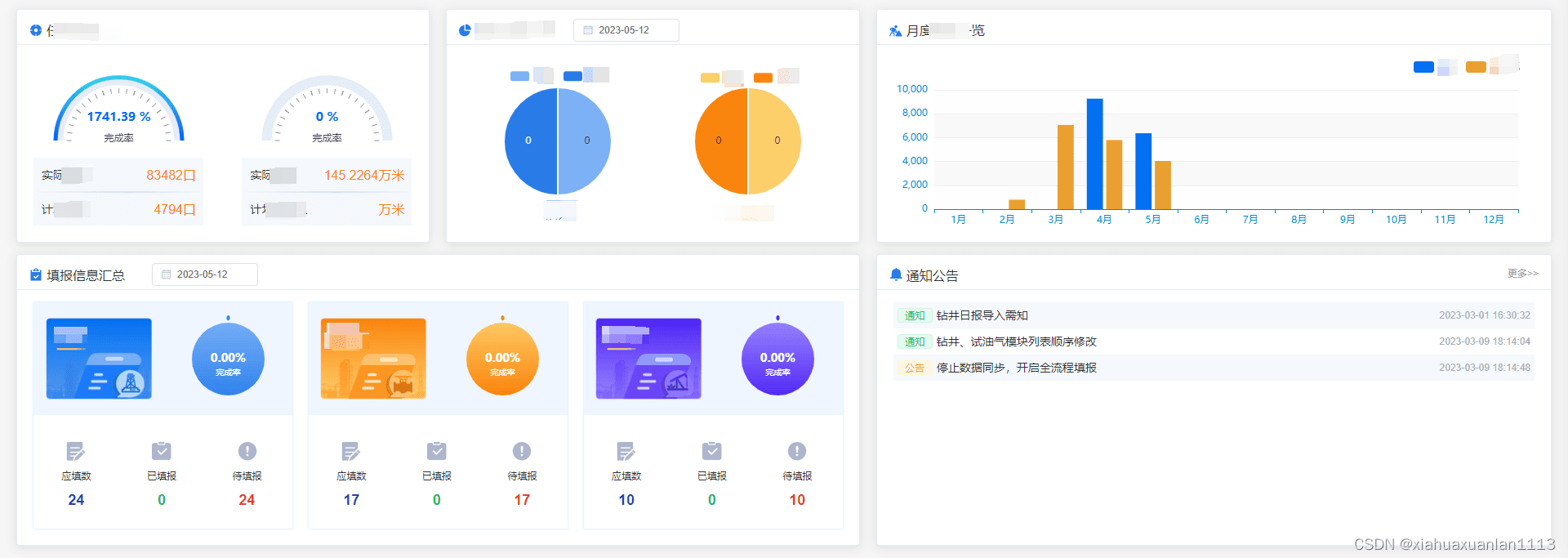

添加完后，看效果：

哇偶，成功了！
