JavaSwing基礎之Layout布局相關知識詳解

瀏覽:94日期:2022-08-12 09:20:17
目錄一、View layout方法二、ViewGroup layout方法三、自定義垂直布局VerticalLayout四、效果展示一、View layout方法

首先,還是從ViewRootImpl說起,界面的繪制會觸發performMeasure、performLayout方法,而在performLayout方法中就會調用mView的layout方法開始一層層View的布局工作。

private void performLayout(WindowManager.LayoutParams lp, int desiredWindowWidth, int desiredWindowHeight) { final View host = mView;host.layout(0, 0, host.getMeasuredWidth(), host.getMeasuredHeight()); }

mView我們都知道了,就是頂層View——DecorView,那么就進去看看DecorView的layout方法:

不好意思,DecorView中并沒有layout方法...

所以,我們直接看看View的layout方法:

public void layout(int l, int t, int r, int b) { boolean changed = isLayoutModeOptical(mParent) ?setOpticalFrame(l, t, r, b) : setFrame(l, t, r, b); if (changed || (mPrivateFlags & PFLAG_LAYOUT_REQUIRED) == PFLAG_LAYOUT_REQUIRED) { onLayout(changed, l, t, r, b);} } protected void onLayout(boolean changed, int left, int top, int right, int bottom) { } 首先,方法傳入了四個參數,分別代表view的左、上、下、右四個值。 然后通過setOpticalFrame方法或者setFrame方法判斷布局參數是否改變。

具體判斷過程就是通過老的上下左右值和新的上下左右值進行比較,邏輯就在setFrame方法中:

protected boolean setFrame(int left, int top, int right, int bottom) {boolean changed = false; if (mLeft != left || mRight != right || mTop != top || mBottom != bottom) { changed = true; // Remember our drawn bit int drawn = mPrivateFlags & PFLAG_DRAWN; int oldWidth = mRight - mLeft; int oldHeight = mBottom - mTop; int newWidth = right - left; int newHeight = bottom - top; boolean sizeChanged = (newWidth != oldWidth) || (newHeight != oldHeight); // Invalidate our old position invalidate(sizeChanged); mLeft = left; mTop = top; mRight = right; mBottom = bottom; mRenderNode.setLeftTopRightBottom(mLeft, mTop, mRight, mBottom);}return changed; }

如果上下左右有一個參數值發生了改變,就說明這個View的布局發生了改變,然后重新計算View的寬度高度(newWidth、newHeight),并賦值了View新的上下左右參數值。

在這個layout方法中主要涉及到了四個參數:mLeft、mTop、mBottom、mRight,分別代表了View的左坐標、上坐標、下坐標和右坐標,你可以把View理解為一個矩形,確定了這四個值,就能確定View矩形的四個頂點值,也就能確定View在畫布中的具體位置。

所以,layout方法到底干了啥?

就是傳入上下左右值、然后賦值上下左右值、完畢。

然后我們就可以根據這些值獲取View的一系列參數,比如View寬度:

public final int getWidth() {return mRight - mLeft; }

至此,View的layout方法就結束了,主要就是通過對上下左右參數的賦值完成對View的布局,非常簡單。

下面看看ViewGroup。

二、ViewGroup layout方法

@Override public final void layout(int l, int t, int r, int b) {if (!mSuppressLayout && (mTransition == null || !mTransition.isChangingLayout())) { if (mTransition != null) {mTransition.layoutChange(this); } super.layout(l, t, r, b);} else { mLayoutCalledWhileSuppressed = true;} }

額,還是調用到View的layout方法,難道說ViewGroup和View的布局過程是一樣的,就是確定了本身的位置?

那ViewGroup的子View怎么辦呢?不急,我們剛才說layout方法的時候還漏了一個onLayout方法,只不過這個方法在View里面是空實現,而到了ViewGroup中變成了一個抽象方法:

@Override protected abstract void onLayout(boolean changed, int l, int t, int r, int b);

也就是任何ViewGroup都必須實現這個方法,來完成對子View的布局擺放。

具體的布局擺放邏輯就是在onLayout方法中一個個調用子View的layout方法,然后完成每個子View的布局,最終完成繪制工作。

接下來我們就來自己實現一個垂直線性布局(類似LinearLayout),正好復習下上一節的onMearsure和這一節的onLayout。

三、自定義垂直布局VerticalLayout

首先,我們要確定我們這個自定義ViewGroup的作用,是類似垂直方向的LinearLayout功能,在該ViewGroup下的子View可以按垂直線性順序依次往下排放。我們給它起個名字叫VerticalLayout~

繼承ViewGroup

首先,我們這個布局肯定要繼承自ViewGroup,并且實現相應的構造方法:

public class VerticalLayout : ViewGroup { constructor(context: Context, attrs: AttributeSet?, defStyleAttr: Int = 0) : super(context,attrs,defStyleAttr ) constructor(context: Context, attrs: AttributeSet?) : super(context, attrs) { }}

重寫generateLayoutParams方法

自定義ViewGroup還需要重寫的一個方法是generateLayoutParams,這一步是為了讓我們的ViewGroup支持Margin,后續我們就可以通過MarginLayoutParams來獲取子View的Margin值。

override fun generateLayoutParams(attrs: AttributeSet?): LayoutParams? {return MarginLayoutParams(context, attrs) }

重寫測量方法onMeasure

然后,我們需要對我們的布局進行測量,也就是重寫onMeasure方法。

在該方法中,我們需要對我們的布局進行測量,并且將測量好的寬高傳入setMeasuredDimension方法,完成測量。

protected final void setMeasuredDimension(int measuredWidth, int measuredHeight)

之前我們說過,onMeasure方法會傳進來兩個參數,widthMeasureSpec和heightMeasureSpec。

里面包含了父View根據當前View的LayoutParams和父View的測量規格進行計算,得出的對當前View期望的測量模式和測量大小:

當測量模式為MeasureSpec.EXACTLY

也就是當寬或者高為確定值時,那么當前布局View的寬高也就是設定為父View給我們設置好的測量大小即可。比如寬為400dp,那么我們無需重新測量直接調用setMeasuredDimension傳入這個固定值即可。

當測量模式為MeasureSpec.AT_MOST 或者 UNSPECIFIED:

這時候,說明父View對當前View的要求不固定,是可以為任意大小或者不超過最大值的情況,比如設置這個VerticalLayout的高度為wrap_content。那么我們就必須重新進行高度測量了,因為只有我們設計者知道這個自適應高度需要怎么計算。具體就是VerticalLayout是一個垂直線性布局,所以高度很自然就是所有子View的高度之和。

至此,onMeasure方法的邏輯也基本摸清了:

override fun onMeasure(widthMeasureSpec: Int, heightMeasureSpec: Int) {super.onMeasure(widthMeasureSpec, heightMeasureSpec)//獲取寬高的測量模式和測量大小val widthMode = MeasureSpec.getMode(widthMeasureSpec)val heightMode = MeasureSpec.getMode(heightMeasureSpec)val sizeWidth = MeasureSpec.getSize(widthMeasureSpec)val sizeHeight = MeasureSpec.getSize(heightMeasureSpec) var mHeight = 0var mWidth = 0 //遍歷子View,獲取總高度for (i in 0 until childCount) { val childView = getChildAt(i) //測量子View的寬和高 measureChild(childView, widthMeasureSpec, heightMeasureSpec) val lp = childView.layoutParams as MarginLayoutParams val childWidth = childView.measuredWidth + lp.leftMargin + lp.rightMargin val childHeight = childView.measuredHeight + lp.topMargin + lp.bottomMargin //計算得出最大寬度 mWidth = Math.max(mWidth, childWidth) //累計計算高度 mHeight += childHeight} //設置寬高setMeasuredDimension( if (widthMode == MeasureSpec.EXACTLY) sizeWidth else mWidth, if (heightMode == MeasureSpec.EXACTLY) sizeHeight else mHeight) }

主要的邏輯就是遍歷子View,得出VerticalLayout的實際寬高:

最終ViewGroup的高 = 所有子View的 (高 + margin值) 最終ViewGroup的寬 = 最大子View的 (寬 + margin值)

最后調用setMeasuredDimension 根據測量模式 傳入寬高。

重寫布局方法onLayout

上文說過,作為一個ViewGroup,必須重寫onLayout方法,來保證子View的正常布局擺放。

垂直線性布局VerticalLayout亦是如此,那么在這個布局中onLayout方法的關鍵邏輯又是什么呢?

還是那句話,確定位置,也就是確定左、上、右、下四個參數值,而在VerticalLayout中,最關鍵的參數就是這個上,也就是top值。

每個View的top值必須是上一個View的bottom值,也就是接著上一個View進行擺放,這樣才會是垂直線性的效果,所以我們需要做的就是動態計算每個View的top值,其實也就是不斷累加View的高度,作為下一個View的top值。

override fun onLayout(changed: Boolean, l: Int, t: Int, r: Int, b: Int) {var childWidth = 0var childHeight = 0var childTop = 0var lp: MarginLayoutParams //遍歷子View,布局每個子Viewfor (i in 0 until childCount) { val childView = getChildAt(i) childHeight = childView.measuredHeight childWidth = childView.measuredWidth lp = childView.layoutParams as MarginLayoutParams //累計計算top值 childTop += lp.topMargin //布局子View childView.layout(lp.leftMargin,childTop,lp.leftMargin + childWidth,childTop + childHeight ); childTop += childHeight + lp.bottomMargin} }

邏輯還是挺簡單的,

left是固定的子View的leftMargin。 top是累加計算的子View的高度 + Margin值。 right是left + 子View的寬度。 bottom是top + 子View的高度。

最后調用子View的layout方法,對每個子View進行布局。

大功告成,最后看看我們這個自定義垂直線性布局的效果吧~

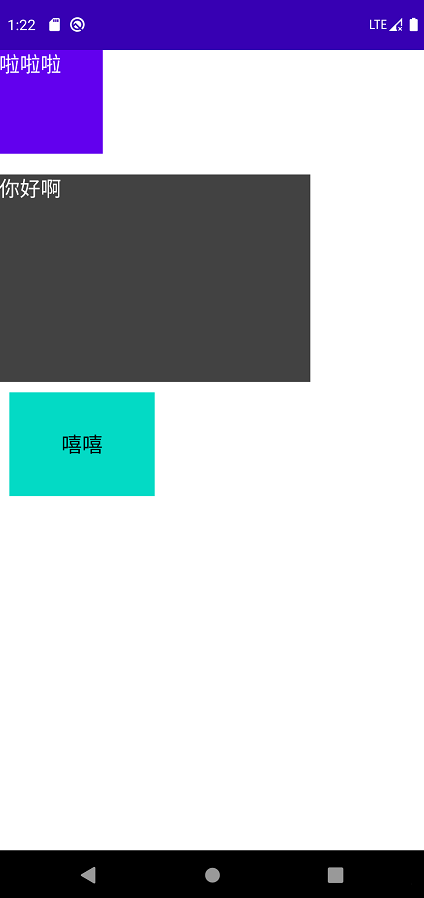

四、效果展示

<com.panda.studynote3.VerticalLayoutandroid:layout_width='wrap_content'android:layout_height='wrap_content'> <TextView android:layout_width='100dp' android:layout_height='100dp' android:text='啦啦啦' android:textSize='20sp' android:textColor='@color/white' android:background='@color/design_default_color_primary' /> <TextView android:layout_width='300dp' android:layout_height='200dp' android:layout_marginTop='20dp' android:background='@color/cardview_dark_background' android:textSize='20sp' android:textColor='@color/white' android:text='你好啊' /> <TextView android:layout_width='140dp' android:layout_height='100dp' android:text='嘻嘻' android:layout_marginLeft='10dp' android:layout_marginTop='10dp' android:textSize='20sp' android:gravity='center' android:textColor='@color/black' android:background='@color/teal_200' /> </com.panda.studynote3.VerticalLayout>

JavaSwing基礎之Layout布局相關知識詳解

到此這篇關于Java基礎之Layout布局相關知識詳解的文章就介紹到這了,更多相關Java Layout布局內容請搜索好吧啦網以前的文章或繼續瀏覽下面的相關文章希望大家以后多多支持好吧啦網!
