前言

常用地圖底圖的繪制一般由Basemap或者cartopy模塊完成，由于Basemap庫是基于python2開發的一個模塊，目前已經不開發維護。故簡單介紹cartopy模塊的一些基礎操作。 一、基礎介紹

首先導入相關模塊。

import numpy as npimport matplotlib.pyplot as pltimport cartopy.crs as ccrsimport cartopy.feature as cfeaturefrom cartopy.mpl.ticker import LongitudeFormatter, LatitudeFormatter

首先介紹參數projection，該命令可以配合ccrs設置投影類型，此處以方形投影命令為示例。其中central_longitude參數為投影中心位置。其中心設置與Basemap設置規則一樣，詳情可以看上一篇文章。

ax=plt.axes(projection=ccrs.PlateCarree(central_longitude=0))

在設置好繪制類型后，繪制地圖各特征量。其代碼如下:

#ax.add_feature(cfeature.LAKES.with_scale(scale))ax.add_feature(cfeature.OCEAN.with_scale(scale))#ax.add_feature(cfeature.RIVERS.with_scale(scale))#ax.add_feature(cfeature.LAND.with_scale(scale),lw=0.5)ax.add_feature(cfeature.COASTLINE.with_scale(scale),lw=2)

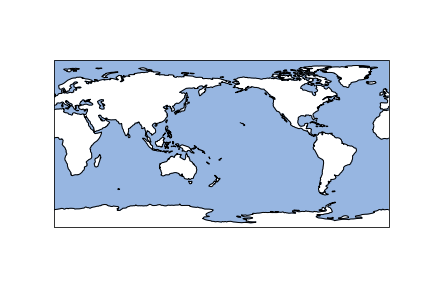

參數scale為地圖分辨率，目前支持10m,50m,110m,參數lw為線條粗細。此處繪制海岸線和海洋，效果圖如下:

在繪制結束后，作為地圖。經緯度自然是必不可少的，在該模塊中，引進同時設置坐標軸標簽改變該標簽刻度的表示，具體形式如下:

ax.set_xticks(np.arange(0,361,40), crs=ccrs.PlateCarree())ax.set_yticks(np.arange(-90,90+30,30), crs=ccrs.PlateCarree())#zero_direction_label用來設置經度的0度加不加E和Wlon_formatter = LongitudeFormatter(zero_direction_label=False)lat_formatter = LatitudeFormatter()ax.xaxis.set_major_formatter(lon_formatter)ax.yaxis.set_major_formatter(lat_formatter)

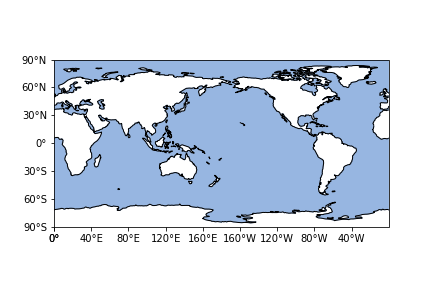

可以看到效果圖如下:

當然如果想對坐標軸粗細變化可以引入一下命令。

ax.outline_patch.set_visible(False)ax.spines[’bottom’].set_visible(True)ax.spines[’left’].set_visible(True)ax.spines[’right’].set_visible(True)ax.spines[’top’].set_visible(True)ax.spines[’bottom’].set_linewidth(2.5);###設置底部坐標軸的粗細ax.spines[’left’].set_linewidth(2.5);####設置左邊坐標軸的粗細ax.spines[’right’].set_linewidth(2.5);###設置右邊坐標軸的粗細ax.spines[’top’].set_linewidth(2.5);####設置上部坐標軸的粗細

應該在該模塊下，控制坐標軸的命令已經和常規不一樣。因此先關閉該控制，然后開啟常規坐標軸設置。

二、區域地圖的繪制

當我們在某一小塊區域研究時，需要繪制區域地圖。此時我們可以引入命令：

ax.set_extent(box,crs=ccrs.PlateCarree())

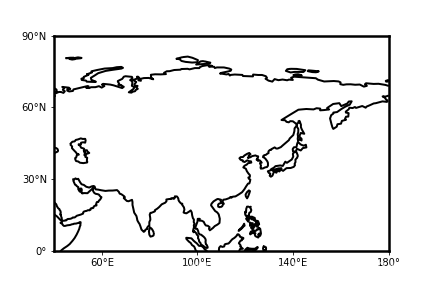

其中box為繪制區域，crs為投影類型。其他命令基本不變。設置box為[40,180,0,90],可得到效果圖如下:

總結

為方便各位讀者，我書寫了繪制地圖的函數，大家在使用時可直接調用。此處示例為方形投影，若希望繪制其他投影。只需要修改函數部分參數即可。代碼如下:

def map_make(scale,box,xstep,ystep): ax=plt.axes(projection=ccrs.PlateCarree(central_longitude=180)) a = (box[1]-box[0])//xstep x_start = box[1] - a*xstep a = (box[3]-box[2])//ystep y_start = box[3] - a*ystep ax.set_extent(box,crs=ccrs.PlateCarree()) #ax.add_feature(cfeature.LAKES.with_scale(scale)) #ax.add_feature(cfeature.OCEAN.with_scale(scale)) #ax.add_feature(cfeature.RIVERS.with_scale(scale)) #ax.add_feature(cfeature.LAND.with_scale(scale),lw=0.5) ax.add_feature(cfeature.COASTLINE.with_scale(scale),lw=2) ax.set_xticks(np.arange(x_start,box[1]+xstep,xstep), crs=ccrs.PlateCarree()) ax.set_yticks(np.arange(y_start,box[3]+ystep,ystep), crs=ccrs.PlateCarree()) #zero_direction_label用來設置經度的0度加不加E和W lon_formatter = LongitudeFormatter(zero_direction_label=False) lat_formatter = LatitudeFormatter() ax.xaxis.set_major_formatter(lon_formatter) ax.yaxis.set_major_formatter(lat_formatter) #添加網格線 ax.grid() ax.outline_patch.set_visible(False) ax.spines[’bottom’].set_visible(True) ax.spines[’left’].set_visible(True) ax.spines[’right’].set_visible(True) ax.spines[’top’].set_visible(True) ax.spines[’bottom’].set_linewidth(2.5);###設置底部坐標軸的粗細 ax.spines[’left’].set_linewidth(2.5);####設置左邊坐標軸的粗細 ax.spines[’right’].set_linewidth(2.5);###設置右邊坐標軸的粗細 ax.spines[’top’].set_linewidth(2.5);####設置上部坐標軸的粗細 return ax
